C系列推拉式人控阀
一、用途
C系列推拉式人控阀主要用作气路的开关和改变控制气路的方向。可发出气信号给气控换向阀使气控换向阀换向；
也可控制中小型气缸动作，输出力作功。

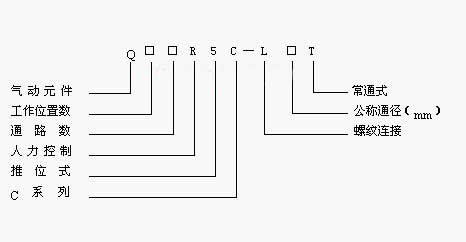

二、型号说明
三、技术参数
|
型号 |
Q23R5C-L3 |
Q25R5C-L3 |
Q23R5C-L8 |
Q25R5C-L8 |
|
Q23R5C-L3T |
Q23R5C-L8T |
|
工作介质 |
经过净化，干燥的压缩空气 |
|
使用环境温度（℃） |
-25～+80（但在不冻结条件下） |
|
工作压力（MPa） |
0～0.8 |
|
有效截面积（mm3） |
≥3 |
≥20 |
|
操作力（N） |
≤50 |
≤100 |

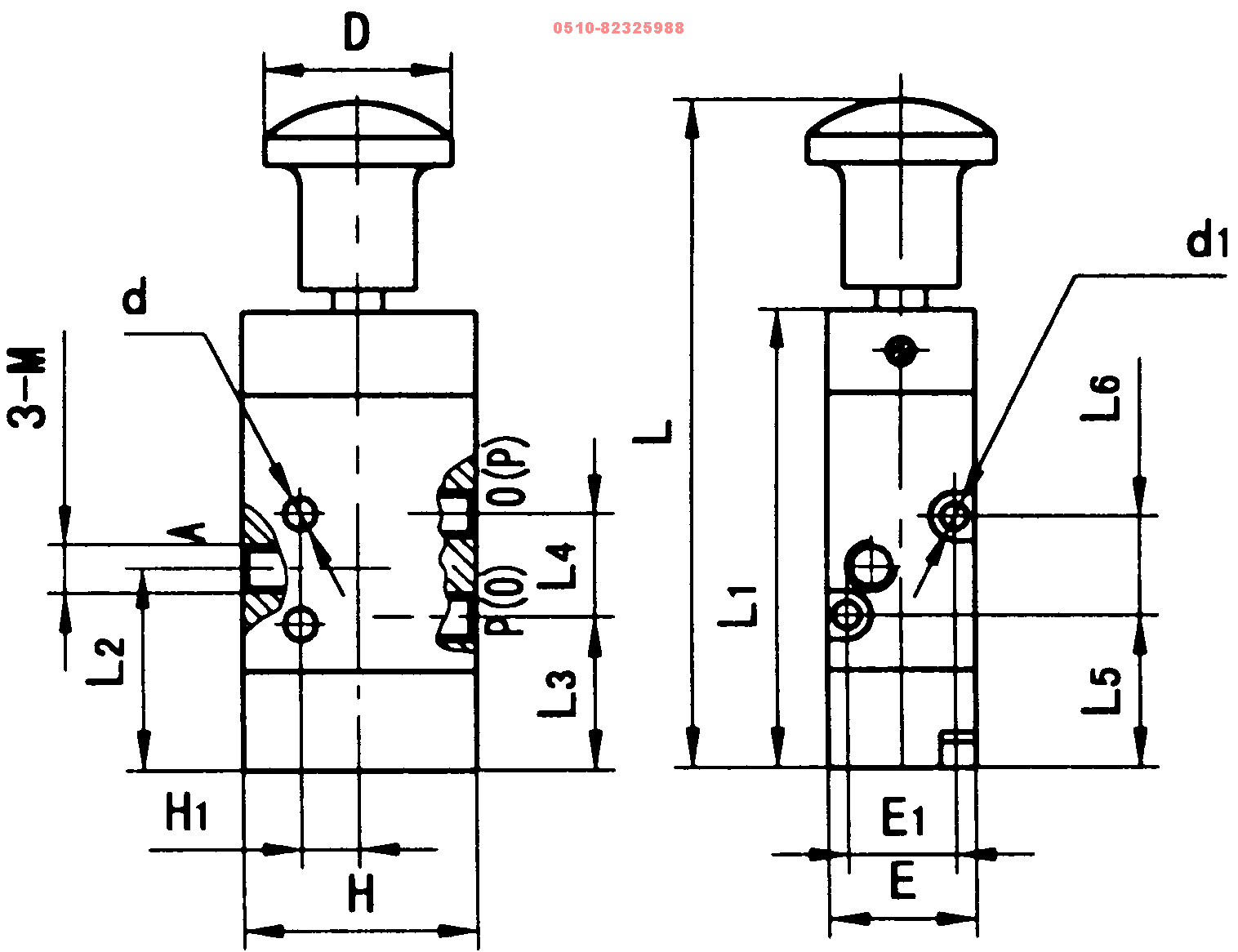

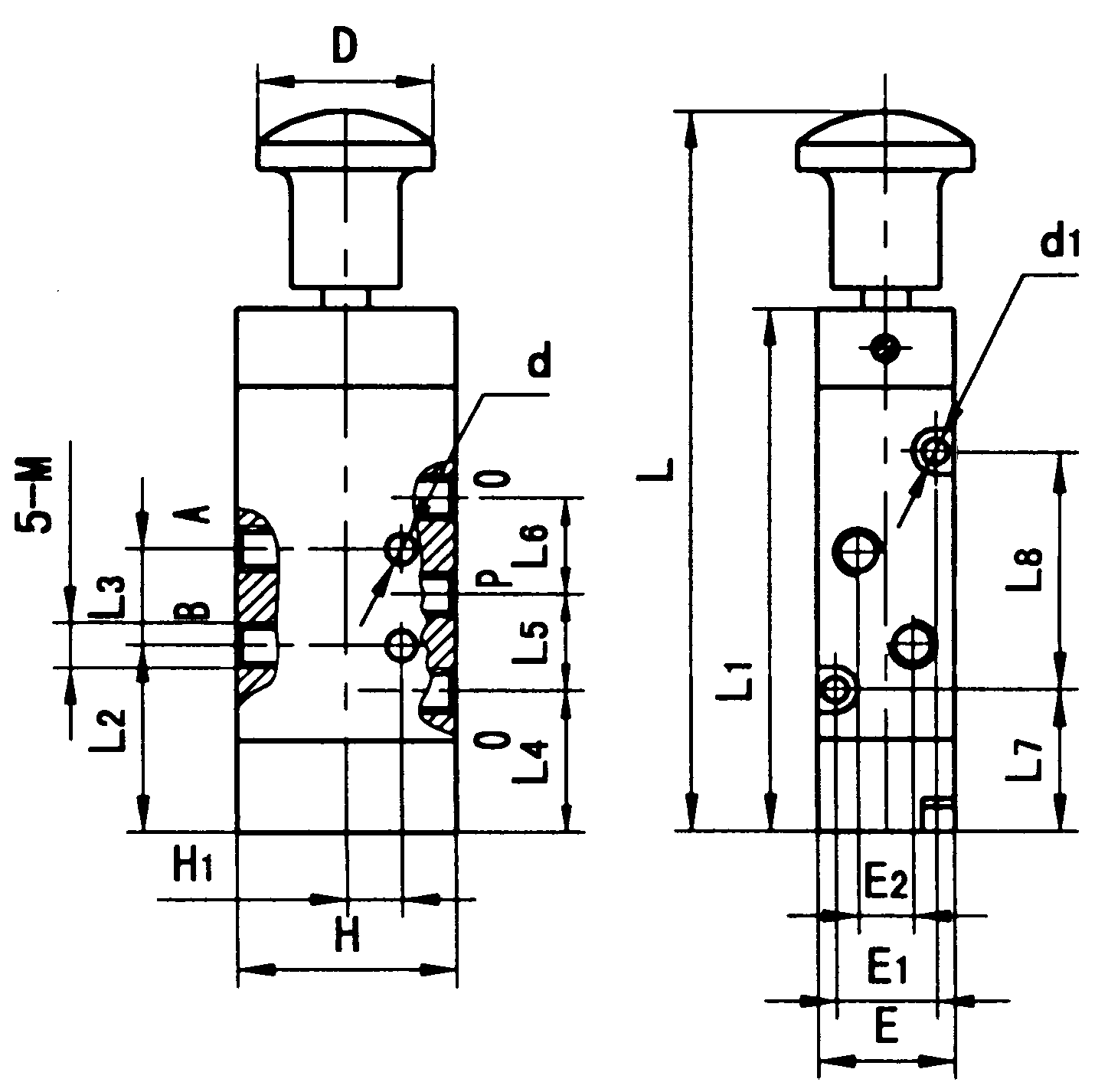

四、外形及安装尺寸
 |
 |
| Q23R5C-L3、Q23R5C-L3T |
Q25R5C-L3、Q25R5C-L8 |
| Q23R5C-L8、Q23R5C-L8T |
|
注：（ ）内的气口为常通式（L3T、L8T）的气口。
|
型号 |
M |
D |
d |
d1 |
H |
H1 |
E |
E1 |
E2 |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
L7 |
L8 |
|
Q23R5C-L3 |
M5 |
24 |
3.3 |
2.8 |
24 |
7 |
15 |
11 |
|
58.5 |
39 |
17.5 |
12.5 |
10 |
12.5 |
10 |
|
|
|
Q23R5C-L3T |
|
Q23R5C-L8 |
G1/4″ |
4.5 |
3.3 |
35 |
11.5 |
22 |
17 |
83 |
63 |
31.5 |
21 |
21 |
21.5 |
20 |
|
|
|
Q23R5C-L8T |
|
Q25R5C-L3 |
M5 |
3.3 |
2.8 |
24 |
6 |
15 |
11 |
6 |
68.5 |
49 |
17.5 |
10 |
12.5 |
10 |
10 |
13 | <td height="20" vAli # ` X ="center">21
22 |
4 |
