产品名称：
|
395系列空气减压阀
|
|
型 号：
|
|
|
价 格：
|
0.00
|
|
品 牌：
|
2614
|
|
|
|
详细说明：
|
一、特点：
１、外形紧凑结构合理，安装方便。
２、阀体采用铝型材制造，性能好，强度高。
３、该阀带有溢流装置，当输出压力超过定值压力时，溢流阀自动排气，系统压力保持不变。
二、图形符号：
|

三、：型号说明：
四、技术参数：
|
公称通径(mm) |
6 |
8 |
10 |
15 |
20 |
25 |
|
最高进口压力(MPa) |
2.5 |
|
压力调节范围(MPa) |
0.05～0.4；0.05～0.4；0.05～1.0； 0.05～1.6 |
|
工作温度(°C) |
5～60 |
*减压阀的配接管径小一号时，流量约减少１０％。

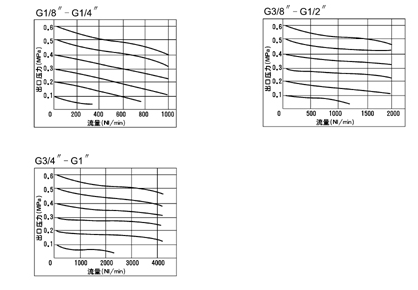

流量特性曲线 (进口压力Ｐ１＝１．０ＭＰａ)

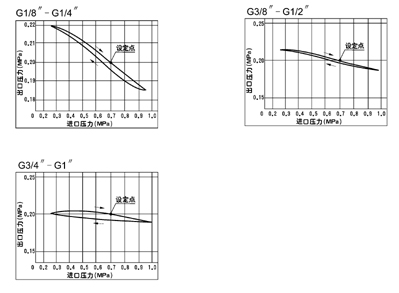

压力特征曲线：（进口压力P1＝0.7MPa 出口压力P2＝0.2MPa 流量Q＝20NW/min(ANR))

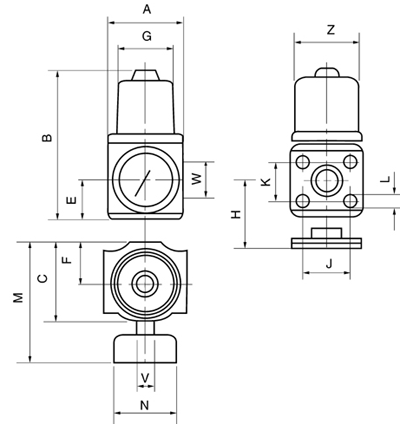

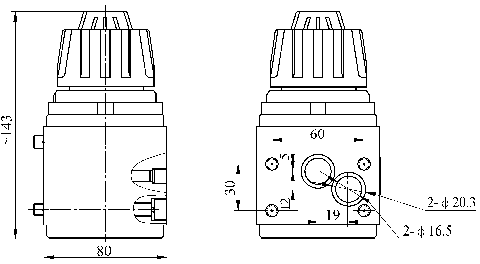

五、外形及连接尺寸：

| 型号 |
A |
B |
C |
D |
E |
F |
G |
J |
K |
L |
Z |
H |
V |
N |
M |
重量kg |
| 395－6 |
40 |
82 |
40 |
48 |
20 |
20 |
28 |
20 |
20 |
M4 |
M30×1.5 |
25 |
M10×1 |
40 |
70 |
0.390 |
| 395－8 |
40 |
82 |
40 |
40 |
20 |
20 |
28 |
20 |
20 |
M4 |
M30×1.5 |
25 |
M10×1 |
40 |
70 |
0.380 |
| 395－10 |
60 |
125 |
60 |
68 |
30 |
30 |
45 |
35 |
35 |
M5 |
M50×1.5 |
20 |
M10×1 |
50 |
95 |
1.140 |
| 395－15 |
60 |
125 |
60 |
60 |
30 |
30 |
45 |
35 |
35 |
M5 |
M50×1.5 |
20 |
M10×1 |
50 |
95 |
1.120 |
| 395－20 |
80 |
150 |
80 |
92 |
40 |
40 |
65 |
48 |
48 |
M6 |
M67×1.5 |
30 |
M10×1 |
63 |
120 |
1.850 |
| 395－25 |
80 |
150 |
80 |
80 |
40 |
40 |
65 |
48 |
48 |
M6 |
M67×1.5 |
30 |
M10×1 |
63 |
120 |
1.800 |
（德国海隆基型）减压阀395-08、（德国海隆基型）减压阀395-10、（德国海隆基型）减压阀395-15、（德国海隆基型）减压阀395-20、（德国海隆基型）减压阀395-25
|
|
|
