产品名称：
|
QGK齿轮齿条摆动气缸
|
|
型 号：
|
|
|
价 格：
|
0.00
|
|
品 牌：
|
2614
|
|
|
|
详细说明：
特点：QGK齿轮齿条摆动气缸
1、体积小、结构新颖、性能良好；
2、采用齿轮齿条传动，输出大、小扭矩。
3、无需供油润滑，无排气污染。
4、有角度微调机构，能实现精确的角度。
5、可装磁性开关，摆动角度范围可任意调节。
6、设有可调缓冲机构，摆动行程终点无冲击。
7、多种安装形式，安装方便，应用广泛。

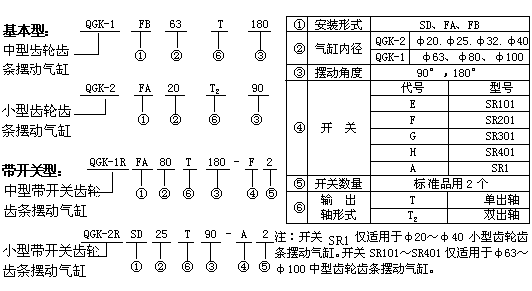

气缸型号：QGK齿轮齿条摆动气缸
1、气缸主要技术参数
|
种 类 |
基本型 |
带开关型 |
基本型 |
带开关型 |
|
型 号 |
QGK-1 |
QGK-1R |
QGK-2 |
QGK-2R |
|
气缸内径（mm） |
φ63、φ80、φ100 |
φ20、φ25、φ32、φ40 |
|
工作压力范围（MPa） |
0.1～0.7 |
0.1～1.0 |
|
耐 压（MPa） |
1 |
1.5 |
|
摆动角度（度） |
90，180 |
|
调整角度（度） |
±5 |
|
额定扭矩（N.m），
(0.5 MPa时 ) |
φ63：34.3; φ80:66.6;φ100:120.5 |
φ20:2; φ25:2.8; φ32:3.5; φ40:5.7 |
|
使用温度范围(℃) |
- 25 ～ + 70 (但在不冻结条件下) |
|
缓冲机构 |
两侧可调缓冲 |
单侧可调缓冲 |
|
缓冲角度(度) |
20 |
φ20、φ25、φ32:35; φ40:32 |
|
给 油 |
不给油(也可给油) |
注：为了避免由于冲击能量超过气缸缓冲装置吸收的能量而发生撞击现象，请单独选用缓冲器吸收冲击能量。
2、磁性开关参数：
|
型号 （带软线1.5m） |
SR101 |
SR201 |
SR301 |
SR401 |
SR1 |
|
使用电压范围(V) |
DC5～50 |
AC80～220 |
DC5～50 |
|
使用电流范围(mA) |
60°以下 |
6～30 |
25～50 |
0～20 |
2～300 |
3～40 |
|
70° |
6～25 |
25～40 |
|
最大触电容量 |
1.5W |
2VA |
30VA |
1.5VA |
|
动作时间 |
1msec以下 |
1msec以下 |
|
|
回复时间 |
1msec以下 |
1msec以下 |
| |
 |
|
|
|
