1. 接线端子
GND: 电源负端
+Vs 电源正端
INIT: 复位管脚，模块上电前，将此脚与GND短接，然后上电，则模块恢复为默认配置
（地址为1，波特率为9600）
AIN0+ ~ AIN3-: 4路模拟量信号输入端子
EXT.PWR: 集电极开路输出时，外接电源的正端
OUT.COM: 集电极开路输出时，外接电源的负端
OUT0~OUT3: 4路集电极开路输出端
RL0NO~RL3NO: 4路继电器输出正端
RL0COM~RL3COM: 4路继电器开路输出负端
DATA+, DATA-: 485总线，不使用ZIGBEE网络时，可以使用
DI0~DI3: 数字量输入正端
GND.R: 数字量输入地端
2. LED指示灯
ZIGBEE1082模块有2个指示灯，分别为
? 黄灯: 网络指示灯，ZIGBEE1085模块加入网络后，此灯闪烁
? 红灯: 通讯指示灯，ZIGBEE1085模块与数据中心通讯时，此灯闪烁
3. 网络复位键
点击此键可复位本机的ZIGBEE网络，使模块重新搜寻网络
4. RS232接口
对XBEE模块进行配置时，使用此口与计算机连接
二、模块主要性能指标
■ 输入类型: 0~5V，0~10V，±5V，±10V，0~20mA，4~20mA，±20mA
客户需指定量程，其他非标准量程可定制
■ 通道输入: 4路差分
■ 采样频率: 10Hz
■ 分辨率: 16 bit

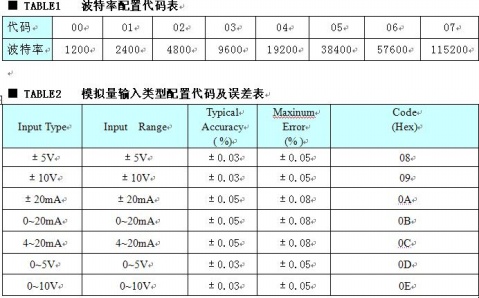

■ 精度: 见TABEL2
■ 满量程漂移: 25ppm/℃
■ 隔离电压: 3000V
■ 数字量输入：TTL电平，可测量高、低电平状态和频率（Max 1K Hz）
■ 数字量隔离电压：3750V
■ 集电极开路输出：外部供电电压：+5V ~ +30V，每路输出电流最大100mA
■ 继电器输出：4路A型功率继电器
■ 继电器触点容量: 125VAC @0.5A，30VDC @2A
■ 内置看门狗
■ 电源: 未处理 +10V ～ +30VDC
■ 功耗: 1W @24VDC （模块未使用XBEE网络传送数据，且DO未输出时）
