产品名称：
|
巨朋（gipeng)CPU226RXP 主机, 继电器输出
|
|
型 号：
|
GF-CPU226RXP-40
|
|
价 格：
|
|
|
品 牌：
|
9010
|
|
|
|
GForce 200 PLC是由上海巨朋自动化技术研发生产的新一代高品质PLC，
主机、模块与西门子S7-200 PLC完美兼容,创新支持CAN通讯，CPU224至少2个
通讯口,最大6轴100KHz脉冲输出(可定制200KHz),超大用户程序空间(36KB)和用
户数据空间(20KB),支持西门子编程软件STEP7-Micro/Win编程,主机、模块可以
与西门子PLC混合交叉使用,用户数据掉电永久保持, 内置电池，实时时钟掉电保
持2年以上, 固定端子和可插拔端子两种可选，方便安装调试。订货数据
| 规格参数 |
订货号 |
 GForce-200 PLC CPU226RXP，220VAC电源，24DI×24VDC，16DO×Relay，2AI -10V~+10V/1AO 0-10V 0~20mA |
GF-CPU226RXP-40 |
| 常规特性 |
| 尺寸(宽×高×深) |
196×80×62mm |
| 功耗 |
16W |
| 程序存储器 |
36KB |
| 数据存储器 |
20KB |
| 数据掉电保持 |
内部FLASH，永久保持 |
|
内置实时时钟 |
时间保持2年以上（可更换电池） |
|
定时器总数
1ms
10ms
100ms |
256
4
16
236 |
| 计数器总数 |
256 |
| 内存存贮器位 |
256 |
| 内存存贮器位掉电保持 |
112 |
| 时间中断 |
2×1ms分辨率 |
| 边沿中断 |
4个上升沿和/或4个下降沿 |
| 模拟电位器 |
2个8位分辨率 |
| 布尔量运算执行时间 |
0.3µs |
| 浮点运算执行时间 |
8µs |
| 时钟 |
内置 |
|
供电电源
+5V
24V |
660mA
400mA |
| 集成的通信功能 |
| 通讯接口 |
2个PPI通信口，RS485电平，内嵌MODBUS协议 |
| PPI波特率 |
9.6, 19.2和187.5k |
| 自由口波特率 |
1.2kbaud 至 115.2k |
|
每段最大电缆长度
使用隔离中继器
未使用隔离中继器 |
波特率为187.5时1000米，38.4k时1200米
50米 |
| 最大站点数 |
每段32个站，每个网络126个站 |
| 最大主站数 |
32 |
| 点到点(PPI主站模式) |
是(NETR/NETW)，共8个，2个保留 |
| I/O特性 |
| 本机数字量输入点数 |
24 |
| 输入类型 |
漏型/源型 |
| 本机数字量输出点数 |
16 |
| 输出类型 |
继电器，干触点 |
| 数字I/O映象区 |
256(128输入/128输出) |
| 模拟I/O映象区 |
64(32输入/32输出) |
| 允许最大扩展I/O模块数 |
7 |
| 最大数字量I/O点数 |
230 |
| 最大模拟量I/O点数 |
56AI/28DO |
| 脉冲捕捉输入 |
4 |
|
高速计数器
总数
单相计数器
两相计数器 |
6
6×30KHz
4×20KHz |
| 数字量输入特性 |
| 本机集成数字量输入点数 |
24 |
| 输入类型 |
漏型/源型 (IEC 类型1/漏型) |
| 额定电压 |
24V DC |
| 最大持续允许电压 |
30V DC |
逻辑1信号 ( 最小)
逻辑0信号 ( 最大) |
18 VDC，2.5mA
5 VDC，1mA |
隔离(现场与逻辑)
光电隔离
隔离组 |
有
500V AC，1分钟

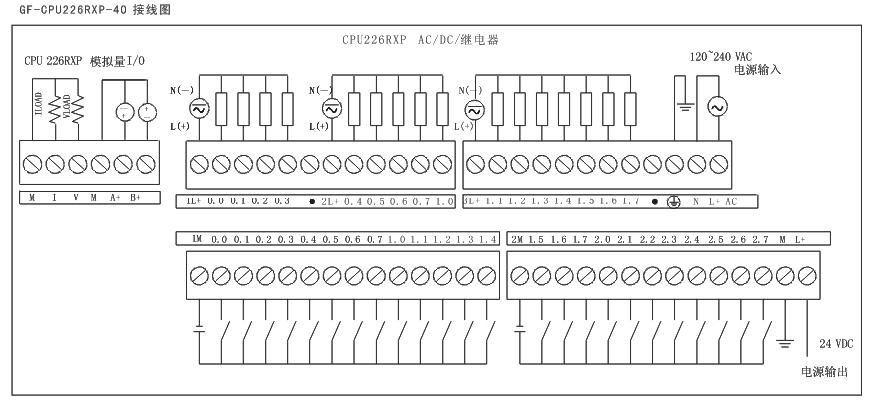

见接线图 |
| 同时接通的输入 |
24 |
最大电缆长度
屏蔽
非屏蔽 |
500米(标准输入)
50米(高速计数器输入)
300米(标准输入) |
| 数字量输出特性 |
| 本机集成数字量输出点数 |
16 |
| 输出类型 |
继电器，干触点 |
每点额定电流(最大)
浪涌电流(最大) |
2A
5A，触点关闭 |
| 灯负载(最大) |
5 WDC/200WAC |
| 接通电阻(接点) |
0.2欧姆 |
| 同时接通的输出 |
16 |
| 两个输出并联 |
是，仅输出同组时 |
最大电缆长度
屏蔽
非屏蔽 |
500米(标准输出)
150米(标准输出) |
| 模拟量输入特性 |
| 本机集成模拟量输入点数 |
2点 |
| 模拟量输入字节 |
单端 |
| 电压范围 |
± 10 V |
| 数据字格式，满量程范围 |
-32,000至+32,000 |
| DC输入阻抗 |
>20K欧姆 |
| 最大输入电压 |
30VDC |
| 分辨率 |
11位，加1符号位 |
| LSB值 |
4.88 mV |
| 隔离 |
无 |
| 精度 |
|
| 最差情况，0°至55°C |
±满量程的2.5% |
| 典型，25°C |
±满量程的1.0% |
| 重复性 |
±满量程的0.05% |
| 模拟到数字转换时间 |
125 ms |
| 转换类型 |
SigmaDelta |
| 步响应 |
最大250 ms |
| 噪音抑制 |
典型为-- 20dB@50Hz |
| 模拟量输出特性 |
| 本机集成模拟量输出点数 |
1点 |
| 信号范围 |
|
| 电压范围 |
0～10V (有限电源) |
| 电流 |
0～20mA (有限电源) |
| 数据字格式，满量程范围 |
0至+32000 |
| 分辨率，满量程 |
12位 |
| LSB值 |
|
| 电压 |
2.44 mV |
| 电流 |
4.88uA |
| 隔离 |
无 |
| 精度 |
|
| 最差情况，0°至55°C |
±满量程的2% |
| 典型，25°C |
±满量程的3% |
| 重复性 |
±满量程的1% |
| 建立时间 |
|
| 电压输出 |
< 50uS |
| 电流输出 |
< 100uS |
| 最大输出驱动 |
|
| 电压输出 |
≥ 5000欧姆最小 |
| 电流输出 |
≤ 500欧姆最大 |
|
连接器 |
插针号 |
PORT0(RS485) |
PORT1(RS485) |
|
|
1 |
机壳接地 |
机壳接地 |
|
2 |
24V地 |
24V地 |
|
3 |
RS-485信号B |
RS-485信号B |
|
4 |
RTS |
RTS |
|
5 |
逻辑地 |
逻辑地 |
|
6 |
+5V，100Ω串联电阻器 |
|
|
7 |
+24V |
+24V |
|
8 |
RS-485信号A |
RS-485信号A |
|
9 |
NC |
NC |
|
连接器外壳 |
机壳接地 |
机壳接地 |
详细参数
| CPU基本性能规范 |
| 对应S7-200订货号 |
无 |
| 尺寸(宽x高x深) |
196x80x62mm |
| 功耗 |
16W |
| 电源输入类型 |
220V AC |
| 用户程序空间 |
36K |
| 用户数据空间 |
20K |
| 通讯端口数 |
2 PPI, RS485 |
| 本机数字量输入点数 |
24，24VDC |
| 本机数字量输出点数 |
16 |
| 本机数字量输出类型 |
继电器 2A |
| 本机模拟量输入点数 |
2点， -10V~+10V |
| 本机模拟量输出点数 |
1点，0~+10V，0~20mA |
| 最大可扩展模块数 |
7个扩展模块 |
|
|
|
