产品选型

型号

差别

相同

说明

WLT_TFT8060

CPU是ARM9架构主频400MHz,内存64M，FLASH存储器128M,操作系统WINCE5.0

其他相同

WINCE5.0低配工业电脑。

WLT_TFT8060_A8

CPU是Cortex-A8架构主频1000MHz,内存512M，FLASH存储器256M,操作系统WINCE6.0

其他相同

WINCE6.0高配工业电脑。

1.1.功能概述

集成有以太网控制器，串口，SD卡控制器，USB Host控制器，四线电阻触摸屏；
可完美支持WindowsCE .NET 6.0操作系统；
新增Flash掉电保护功能；
用户可将精力集中在应用程序相关的技术开发上，而无须关心复杂、费心的硬件平台和底层软件上
支持Visual Studio 2005或2008.net(.net 2.0 Compact)、下的VC++,VB,C#开发；
触摸屏输入；
显示格式800×600，6.5万色或26万色（由用户设定）。支持屏幕旋转（0°、90°、180°、270°）；
用户可方便设定开机界面；

1.2.硬件概述

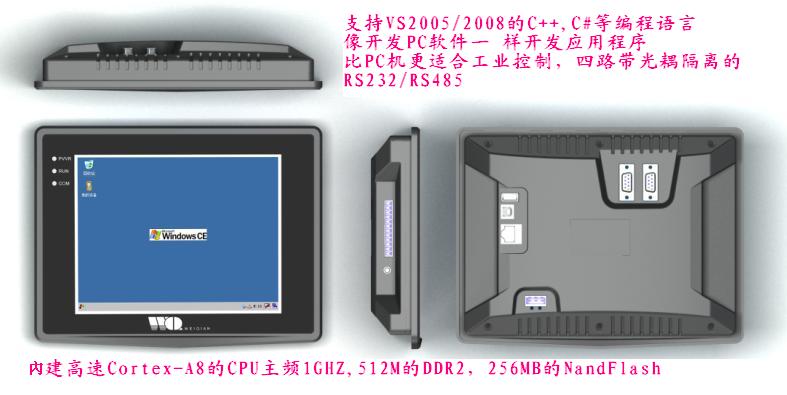

內建高速Cortex-A8的CPU主频1GHZ,512M的DDR2，256MB的NandFlash，Windows CE .NET 6.0；
显示屏：8.0 inch(英寸)，800*600 TFT LCD，宽温型，64K色或26万色；
四路带隔离的3线RS-232串口（COM1,COM2,COM3,COM4），其中二路（COM1、COM2）可以作为RS-485总线接口；
一路带隔离的CAN总线接口（WinCE系统内已集成驱动）。标版不带，需要选配；
一路USB Device接口，支持Activesync和PC机同步通信和联调应用程序；
一路USB Host接口，支持鼠标、键盘、U盘等设备；
一路100M的以太网络接口；
SD/MMC接口，支持SD卡和MMC卡；
音频输出接口；
DC12V，内置电源隔离保护器，可靠性更高；
触摸屏接口，四线电阻式触摸屏（WinCE系统内已集成驱动）；

1.3.应用领域

工业控制，检测设备，仪器仪表，安全监控，医疗器械，智能终端等产品嵌入式高端应用。

支持CAN方便客户构建现场总线网络。

1.4.工作条件

12/24VDC,电流：600mA

工作温度：-10℃~60℃

2.端口介绍

2.1.端口位置图

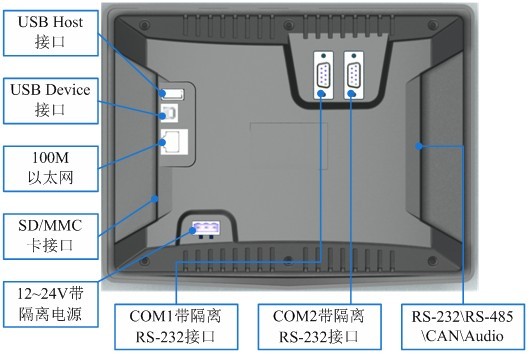

图2.1

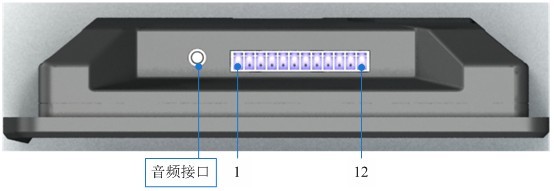

图2.2

1.CAN接口需要选配（CAN-或CANL）。2.CAN接口（CAN+或CANH）。

3.GND。 4.RS-232 COM3的RX。

5.RS-232 COM3的TX。 6.RS-232 COM4的RX。

7.RS-232 COM4的TX。 8.RS-485 COM2的485B。

9.RS-485 COM2的485A10GND。

11.RS-485 COM1的485B。 12.RS-485 COM1的485A

2.2.RS-232接口

WLT_TFT8060单板电脑有四路带光隔离串口，支持最高波特率115200bps。对应WinCE驱动的设备号为COM1 ~ COM4。注意：COM1、COM2有两种输出方式RS-232和RS-485，背边的DB9座是RS-232输出方式。侧边的是RS-485。两者只能选一使用，不用的不要连接即可。

2.3.RS-485接口

RS-485接口对应WinCE的设备号为COM1、COM2。和DB9的RS-232接口是同一个UART端口（只是不同的输出方式）。内部有120欧终端电阻

产品规格：

操作系统（开放式人机界面）	WindowsCE6.0
显示区大小	8.0″（长：宽=4：3）
LCD分辨率	800×600
LCD亮度	300cd/㎡
LCD颜色	64K色显示
背光灯	LED背光灯
通信口	4路串口，1路100M以太网，主USB3路，从USB一路
CPU	架构Cortex-A8，型号S5PV210，总线64-bit，主频1GHz
内存	512M(DDRAM)
触摸屏面板	4线电阻方式
外壳材料	ABS+PC
外形尺寸	240.8x181.0x40.7(mm)
安装开孔尺寸	226.0x166.8(mm)
工作温度	-10～60℃
工作环境湿度	10～90%RH
供电电源	直流12V/24V
功耗	5W

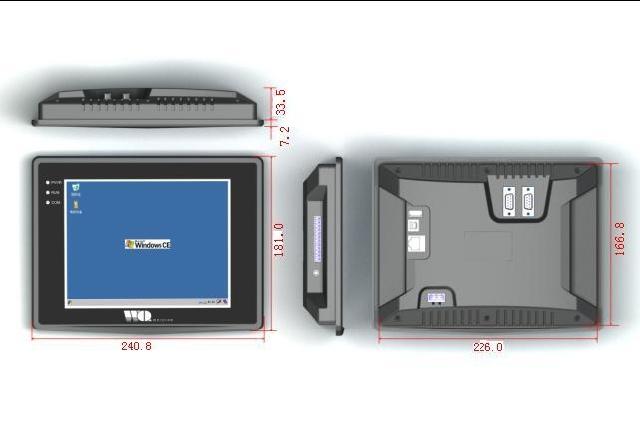

产品外观及尺寸（单位：mm）
