产品名称：
|

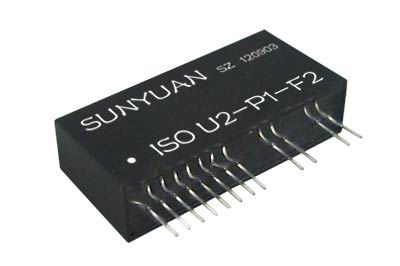

顺源新品：V/F转换隔离变送器 IC
|
|
型 号：
|
ISO U(A)-P-F
|
|
价 格：
|
|
|
品 牌：
|
|
|
|
|
| 顺源新品：V/F转换隔离变送器 IC |
| ISO系列 模拟信号转频率信号混合集成电路 |
| |
| |
概述：

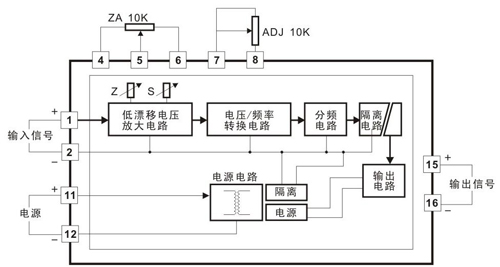

SunYuan ISO-U(A)-P-F隔离变送器是一种将模拟直流电压信号或电流信号隔离转换成相应数字脉冲频率信号的混合集成电路。该电路在同一芯片上集成了多组高隔离的DC/DC分布电源，分别给内部输入端放大电路、调制电路和输出端解调电路、转换电路、滤波电路供电，同时还供电给几个高性能的信号隔离、AD转换、线性化补偿、干扰抑制电路等。SMD工艺结构及新技术隔离措施使该器件能达到：电源、信号的输入/输出 3000VDC三隔离。并且能满足工业级宽温度、潮湿、震动等现场恶劣工作环境要求。
ISO系列模拟信号转频率信号(V/F变换)隔离变送器IC使用非常方便，用客户只需外接零点、满度电位器进行校准即可实现传感器模拟信号隔离转换成单位脉冲信号的隔离变送。产品可根据用户自定义参数要求制作，安装方式为标准SIP 16Pin PCB板焊接安装或DIN 35导轨安装。特别适用于调频调相、模数AD转换器、GPRS/GMS无线数传、数字电压表、数据测量仪器及远程遥测遥控设备中。
产品特点：
● 精度、线性度误差等级： 0.1级、0.2级
● 可通过外接电位器进行零点、满度校准
● 电源、信号：输入/输出 3000VDC三隔离
● 辅助电源：5V、12V、15V或24V直流单电源供电
● 国际标准信号输入:0-5V/0-10V/0-20mA/4-20mA等
信号输出：0-5KHz/0-10KHz/1-5KHz等
● 低成本、超小体积，PCB/DIN35导轨安装可靠性高
● 标准 SIP16 Pin，符合UL94V-0阻燃封装
● 工业级温度范围: - 40 ~ + 85 ℃
典型应用：
● 传感器信号隔离、采集变换及发送
● 工业现场高精度测量及AD转换
● 模拟信号转频率脉冲信号(V/F变换)隔离变送
● 电子仪器仪表地线干扰抑制
● 数据调频调相测量控制
● 高精度数字仪表采样隔离转换
● GPRS/GMS无线信号远程无失真传输
● 电力监控、医疗、环保设备远程遥感测控
通用参数
精 度 ---------- 0.1% ，0.2% 隔 离 ---------- 信号输入/输出/辅助电源
辅助电源---------- DC5V、12V、15V、24V 绝缘电阻 ---------- ≥20MΩ
工作温度---------- -20 ~ +80℃ 耐 压 ---------- 信号输入/输出/辅助电源
工作湿度---------- 10 ~ 90% (无凝露) 3KVDC，1分钟，漏电流1mA
存储温度---------- -45 ~ +85℃ 存储湿度---------- 10 ~ 95% (无凝露)
产品选型举例
例1：输入：0-5V 辅助电源：24VDC 输出：0-5KHz 产品型号： ISO-U1-P1-F1
例2：输入：0-20mA 辅助电源：5VDC 输出：0-10KHz 产品型号： ISO-A3-P3-F2
输出典型应用接线图
(1) 5V电压脉冲输出

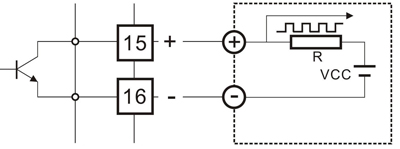

(2) 集电极开路输出

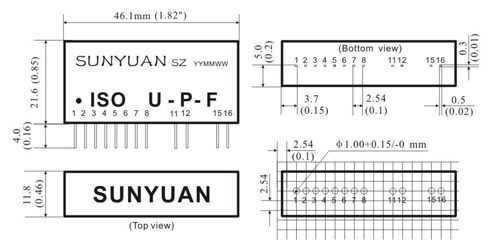

产品尺寸及PCB布板图
详细技术资料：
http://www.sun-yuan.com/download/20129251416835422.pdf
|
|
|
|
