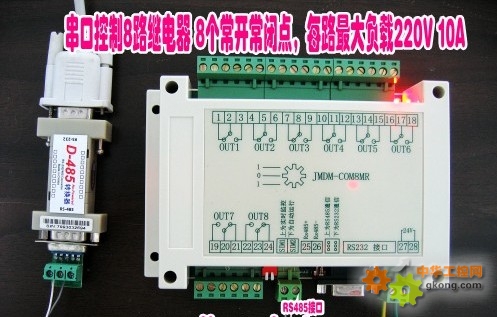

JMDM系列沙盘灯光模型控制器有多种，典型有JMDM-COM8MR,JMDM-COM20MR,JMDM-COM40MR
支持2种工作模式：
1、实时模式：通过电脑串口在线发送控制命令（可以是ASCII码或字符串）给控制器，在电脑上位机软件界面上实时控制继电器的输出；
2、程序模式：通过电脑串口下载控制程序到控制器，控制器保存程序，并根据程序和时间独立控制继电器输出。
在各类民用、工业场合具有十分广泛的应用价值，具有抗强电磁干扰、防雷击、稳定可靠特征，可适用于各种环境恶劣的工业、民用场合，如用于灯光、开关、各种沙盘、建筑、桥梁等模型的控制等。
使用说明:
1、根据说明书所附接线图连接好控制器和设备之间的接线、电脑和控制器之间的串口通信线；
3、仔细检查无误后，连接好控制器的电源；
2、安装随产品附送的串口控制软件：
双击JMDM串口控制器上位机程序SETUP\setup文件，或直接双击双击JMDM串口控制器上位机程序SETUP\support\setup文件。
4、打开上位机软件，可点击控制输出点。
功能描述:
1、JMDM-RS232串口控制器用于继电器（或晶体管）的开启和关闭。
2、上位机（PC机或主PLC）通过串口连接到本控制器后，向控制器发送一串ASCII代码指令即可控制某个（或全部）继电器打开或关闭，完全不必要考虑继电器的硬件电路上选择、驱动等问题。
比如，串口输入O(002, 1)则第2号继电器通电吸合；串口输入“O(012, 0)”，则第12号继电器失电断开。
3、串口控制器和控制主机之间距离可以通过485总线延长，最长组网可以达到一千米；
4、单个串口控制器可以独立控制40路继电器(或晶体管)的开启和关闭。通过地址编码，在延时1秒许可的情况下，一个串口最多可以寻址、控制100块串口控制器，构成一个由4000个输出点的大系统。
6、可提供串口通信协议以及VB通信源程序，赠送VB通过RS232串口操作控制器的演示程序或代为开发专用程序。
7、控制器有四个拨动开关，可以设定从（0-16）号控制器的地址,也可用软件编程设定控制器地址和拨动开关的用途。
8、控制器带有系统时钟，可以用定时控制继电器的通断。
9、本继电器控制器配有工控级别外壳，美观大方，方便安装。
性能参数:
1)工作电源：
JMDM-COM40MR：交流9/18V或直流12/24V；
JMDM-COM40MT：交流9/18V或直流12/24V；
3)主控芯片：8位高性能单片机加高速高稳定FPGA可编程阵列电路；
4)程序及数据存储器：32K程序存储器,用于存放数据，30K数据存储器也可以用来保存数据，断电数据不丢失；
6)输出：

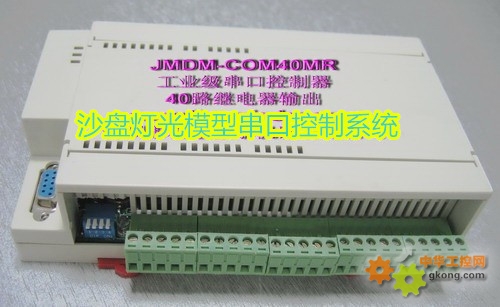

JMDM-COM40MR：40路光电隔离继电器输出，输出电压为0～220V，最大输出电流为5A， 输出口状态可回读；
JMDM- COM40MT：40路光电隔离晶体管输出，集电极开路输出形式，输出电压为24/12V，最大输出电流为4A，输出口状态可回读
7）系统稳定性：采用光电隔离和启用内部看门狗及严格的高频滤除特性，使系统工作稳定可靠，死机自启动时间在1ms之内；
8）接口：1路标准的RS232串行通信接口（抗15KV静电冲击），可直接与电脑或文本显示器等外设通信；可直接通过RS232接口下载程序，无需烧录器，方便程序修改、升级；
9）工作状态指示灯：1个LED灯。一般用于显示控制器的运行状态；
10）外壳安装尺寸：180mm*125mm*47mm；可用导轨安装或用螺钉固定安装。
内部控制板尺寸：长×宽×高为：172mm×125mm×28mm；
用途:
1、用于各种集散型控制系统；
2、用于各种远程控制系统；
3、可用于楼宇、广告等灯光控制，电厂控制，自动化车间的大中型控制项目;
4、可用作远程IO模块；
5、可用于计算机控制各种外围设备。
6、可用于各种沙盘、建筑、桥梁等模型的控制。
通信协议:
一、JMDM-RS232串口控制器使用简要说明（使用赠送的通用串口控制软件）：
1、根据说明书所附接线图连接好控制器和设备之间的接线、电脑和控制器之间的串口通信线；
3、仔细检查无误后，连接好控制器的电源；
2、安装随产品附送的串口控制软件：
双击JMDM串口控制器上位机程序SETUP\setup文件，或直接双击双击JMDM串口控制器上位机程序SETUP\support\串口控制_四十路继电器输出.exe（即小灯泡图标）文件。
4、打开上位机软件，可点击控制输出点。
二、客户可根据通信协议自行编写上位机串口控制软件。
JMDM-COM40MR/MT串口通信协议
波特率:9600;
奇偶校验:无;
数据位:8位;
停止位:1位
电脑发送字符串或ASCII码均可。
4F 28 30 30 2c 30 30 31 2c 30 29 ASCII码；
O(00,001,0) 功能：关断地址为00的控制器的第一个输出点
O(00,001,1) 功能：开启地址为00的控制器的第一个输出点
以O(00,001,1) 为例，通信协议格式具体说明：
（代表通信头 00代表控制器的地址 001代表控制器的第1路继电器 1代表输出状态为开 ）通信尾
O 对应的ASCII码是 : 0x4F
R 对应的ASCII码是 : 0x52
S 对应的ASCII码是 : 0x53
P 对应的ASCII码是 : 0x50
( 对应的ASCII码是 : 0x28
, 对应的ASCII码是 : 0x2c
) 对应的ASCII码是 : 0x29
E 对应的ASCII码是 : 0x45
M 对应的ASCII码是 : 0x4D
J 对应的ASCII码是 : 0x4A
C 对应的ASCII码是 : 0x43
|
