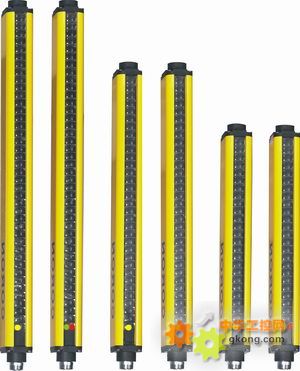

GAM测量光栅
■特点
●用于工业自动化系统的高精度检测和测量。包括在线检测、精度纠偏、空洞检测、边缘和中心定位、张力控制、零件计数和在线产品尺寸外形检测和以上类似的检测和测量。
●外形尺寸：35 mm×55 mm
●高分辨率：光轴间距最小仅为10mm，可以更加安全的保护人体手指。
●多种选择：检测高度从140mm－2840mm,光轴数从4~72，可根据使用装置的监视范围进行选择.
●性能保证：放大器外置,采用调制光源,同步扫描方式,抗外部干扰能力强,安装使用方便.
●优质的防护能力：优质的防护结构和抗振性，使光幕可在恶劣的场合使用和重型设备中可靠使用
●主信号输出有：模拟量输出（4-20mA或1-5VDC输出）、RS485通讯输出。
●辅助信号输出为常开或常闭继电器无源触点输出，可以连接任意负载。
●数码管及红、黄、绿三色指示灯使用户可以准确、直观快速的显示被测物体的状态。
●高反应速度，反应时间仅为20ms。
■型号说明
|
GAM |
□ |
□ |
—— |
□ |
□ |
|
产品系列 |
光轴间距 |
保护长度 |
—— |
光轴数 |
输出方式 |
|
GAM |
10:10mm
20:20mm
30:30mm
40:40mm
80:80mm |
A:0-3m
B:0-6m
C:0-12m |
—— |
4、8、10、12、14、16、18、20……72 |
I:4-20mA
U:1-5VDC
R:RS485 |
■技术参数
|
参数与型号 |
GAM10 |
GAM20 |
GAM30 |
GAM40 |
GAM80 |
|
光轴距 |
16、24、32至72 |
8、10、12至72 |
4、8、12至32 |
|
光轴距 |
10mm |
20mm |
30mm |
40mm |
80mm |
|
最小检测物体 |
φ15mm |
φ25mm |
φ40mm |
φ50mm |
φ100mm |
|
保护幅宽 |
光轴间距×（光路数-1） |
|
检测范围 |
A：0-3m B：0-6m C：0-12m |
|
电源电压 |
DC12-24V |
|
功耗 |
＜8W |
|
响应时间 |
20ms以下 |
|
输出 |
主输出 |
I:4-20mA、U:1-5VDC、R:RS485 |
|
辅助输出 |
常开或常闭继电器无源触点输出 |
|
指示灯 |
发射器 |
红灯亮、电源接通 |
|
接收器 |
红灯亮、电源接通 |
|
动作指示灯：绿色亮――光路正常，绿色灭――光路被遮挡 |
|
防护等级 |
IP65 |
|
结构 |
外壳：铝合金 端盖：ABS工程塑料 支架：冷轧钢板 |
|
使用
环境 |
温度 |
－10－＋55°摄氏度（注意不可结露、结冰） |
|
湿度 |
15－85％ |
|
抗光性 |
太阳光：10000Lx，白织灯：3000 Lx |
|
抗振动 |
频率：10-55Hz，振幅：0.75mm，在X、Y、Z各方向2小时 |
|
抗冲击 |
加速度300m/s，在X、Y、Z各方向2小时 |
|
储存
环境 |
温度 |
-25-+70°摄氏度（注意不可结露、结冰 |
|
湿度 |
15-95％ |
