MEGA16开发板使用说明

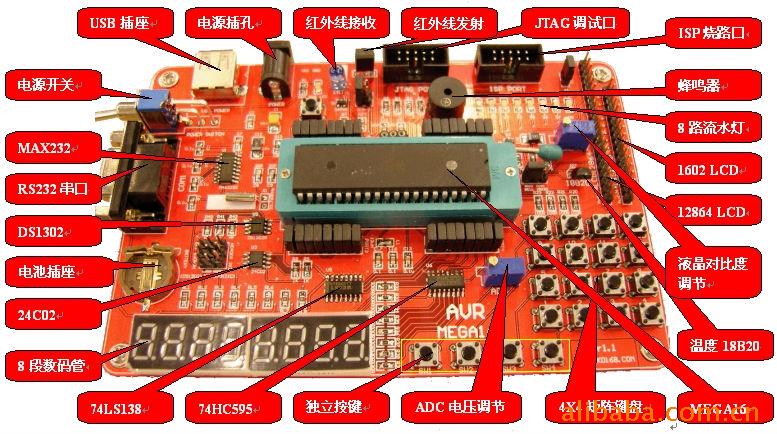

一、开发板功能描述图

二、开发板概述:

１.本开发板采用Atmel公司的ATMEGA16微控制器来设计。该开发板采用模块化设计，所有I/0口都是独立的，用户可根据自己需求来更改不同的I/0口，以便满足用户的不同需要。该开发板模块功能非常丰富，结构设计合理，是学生学习和工程师开发的良好平台，通过本开发系统可以帮助您快速的掌握AVR单片机的基础知识。

 ２.开发板工作电压：

 DC 5V

USB:5V

 ３.核心芯片:MEGA16L-8

高性能、低功耗的8位AVR微处理器

先进的RISC结构

——131条指令，大多数指令执行时间为单个时钟周期

——32个8位通用工作寄存器

——全静态工作

——工作于16MHz时性能高达16MIPS

——只需两个时钟周期的硬件乘法器

非易失性程序和数据存储器

——16K字节的系统内可编程Flash 擦写寿命10，000次

——具有独立锁定位的可选Boot代码区，通过片上Boot程序实现系统内编程；真正的同时读写操作

——512字节的EEPROM 擦写寿命：100，000次

——1K字节的片内SRAM

——可以对锁定位进行编程以实现用户程序的加密

JTAG接口（与IEEE1149.1标准兼容）

——符合JTAG标准的边界扫描功能

——支持扩展的片内调试功能

——通过JTAG接口实现对Flash、EEPROM、熔丝位和锁定位的编程

外设特点

——两个具有独立预分频器和比较器功能的8位定时器/计数器

——一个具有预分频器、比较功能和捕捉功能的16位定时器/计数器

——具有独立振荡器的实时计数器RTC

——四通道PWM

——8路10位ADC

——面向字节的两线接口

——两个可编程的串行USART

——可工作于主机/从机模式的SPI串行接口

——具有独立片内振荡器的可编程看门狗定时器

——片内模拟比较器

特殊的处理器特点

——上电复位以及可编程的掉电检测

——片内经过标定的RC振荡器

——片内/片外中断源

——6种睡眠模式：空闲模式、ADC噪声抑制模式、省电模式、掉电模式、Standby模式以及扩展的Standby模式

I/O和封装

——32个可编程的I/O口

——40PinPDIP封装

工作电压：

——ATmega16L：2.7~5.5V

ATmega16L在1MHz，3v，25℃时的功耗

——正常模式：1.1mA

——空闲模式：0.35mA

——掉电模式：<1uA

４.功能特点:

编程器、仿真器、实验板、开发板,USB下载线,串口线六合一

直接使用USBASP下线作为下载器下载代码，USB线供电，特别适用于笔记本电脑和台式电脑只有USB串口的朋友.

带有电源开关实验更加方便 不用频繁拔实验板电源线, 轻轻一按 即可通断。

直接将器件放在开发系统锁紧座上进行编程，可单独作编程器使用

不用将芯片取下就可直接完成烧写编程工作 十分方便， 烧写完毕即可自动演示,方便快捷。

板载丰富的实验硬件资源，四个IO口 全部可扩展设计 真正的满足学习者的需要通过自己连接IO口线路 可以完成任何复杂的AVR单片机实验

 ５.开发板资源：

主芯片：ATmega16 ,16K flash  1K Byte SRAM  512Byte EEPROM

DS18B20单总线温度传感芯片

DS1302时钟电路

DS1302时钟电池电路

一路红外发射电路

一路红外接收电路

I2C总线器件24C02，EEPROM数据存储器.

8位动态扫描LED数码管

8位LED发光二极管

1个无源蜂鸣器

1路A/D输入可调电位器

RS232接口，主从接口（可与计算机或其他开发板通信）。

4x4键盘，4个独立输入按键、1个复位按键。

LCD1602和LCD12864液晶接口。

JTAG仿真接口。

AVR ISP下载接口。

所有IO口全部引出，方便扩展实验及测试。

三、开发板装箱清单

 1.开发板一块

2.串口线一条

3.USB线一条

4.1602液晶一块

5.USB下载线一条

6．光盘一张

7．电池一个

8.连接线三根
