1 概述
ARD系列智能电动机保护器，具有过载、断相、不平衡、欠载、接地/漏电、堵转等保护功能。产品有ARD2简易型系列和ARD3高级型系列两大类。ARD保护器可与接触器、电动机起动器等电器元件构成电动机控制保护单元，具有远程自动控制、现场直接控制、面板指示、信号报警、现场总线通信等功能。可广泛应用于煤矿、石化、冶炼、电力、建筑等行业的配电领域。
3 适用环境
工作温度：-10℃~+55℃
贮存温度：-20℃~+65℃
相对湿度：5%~95%不结霜
海拔：≤2500m
污染等级：2级
防护等级：IP20
安装类别：III级
运用场合：煤矿、石化、冶炼、电力、船舶、以及民用建筑等领域
4 产品规格
4.1 ARD2系列智能电动机保护器
4.1.1 功能
ARD2系列智能电动机保护器（以下简称保护器），采用最新的单片机技术，具有抗干扰能力强、工作稳定可靠、数字化、智能化、网络化等特点。保护器能对电动机运行过程中出现的过载、断相、不平衡、欠载、接地／漏电、阻塞、外部故障等多种情况进行保护，并设有SOE故障事件记录功能，方便现场维护人员查找故障原因。

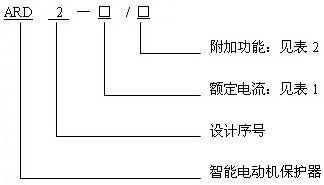

4.1.2 型号说明

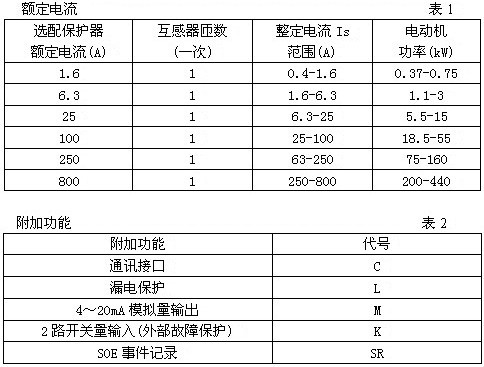

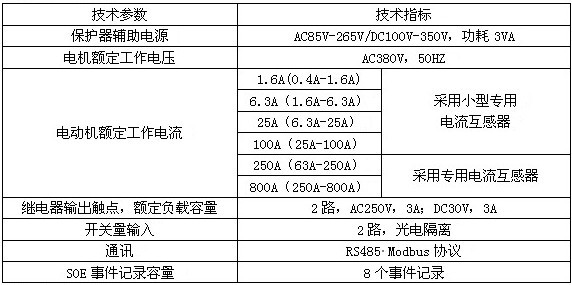

4.1.3 技术指标

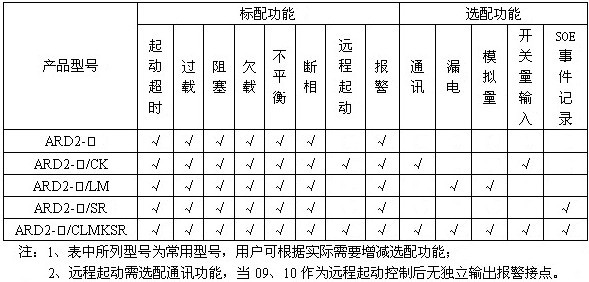

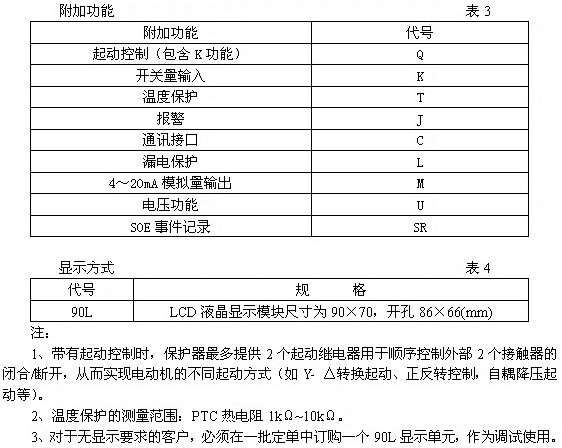

4.1.4 功能配置

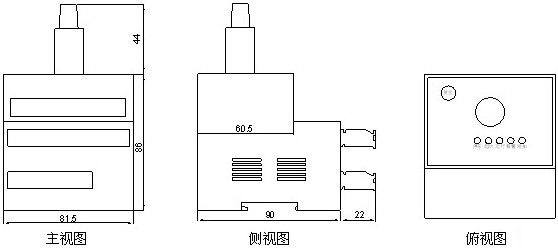

4.1.5 外形及尺寸(mm)
●主体模块

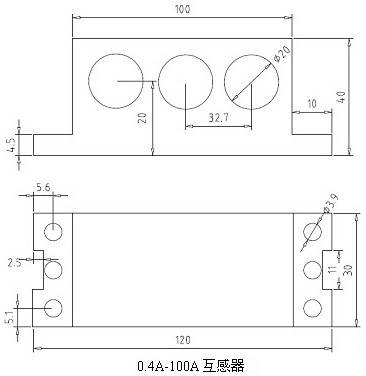

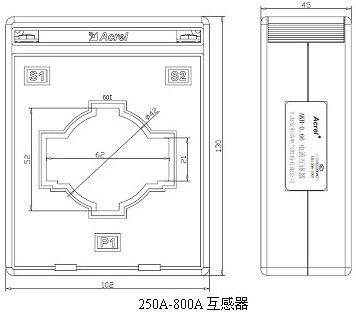

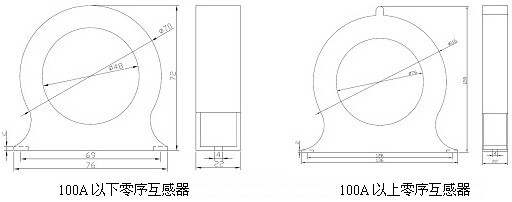

●互感器

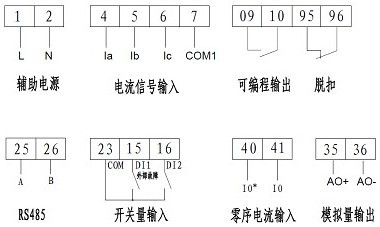

4.1.6 接线端子
4.1.7 应用方案

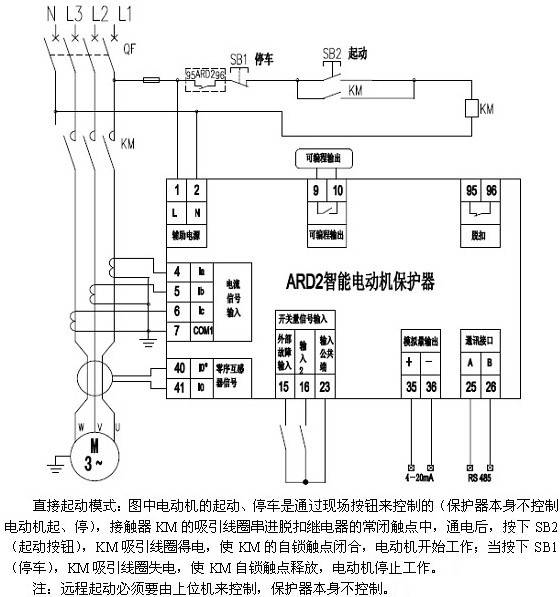

●直接起动模式接线图
点此处见（详情）

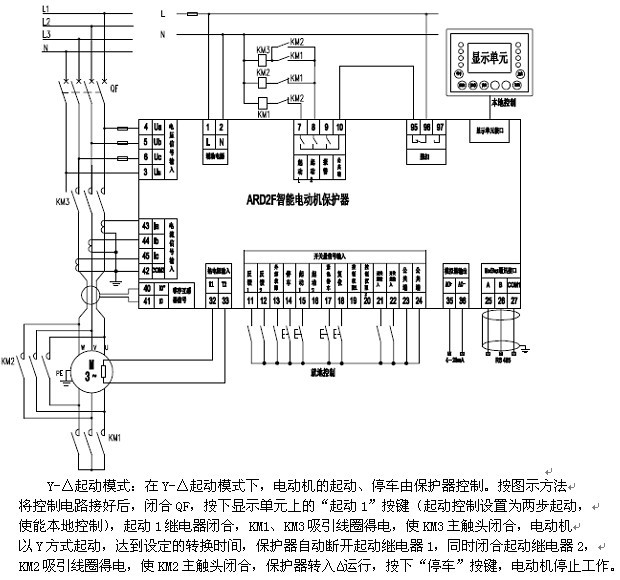

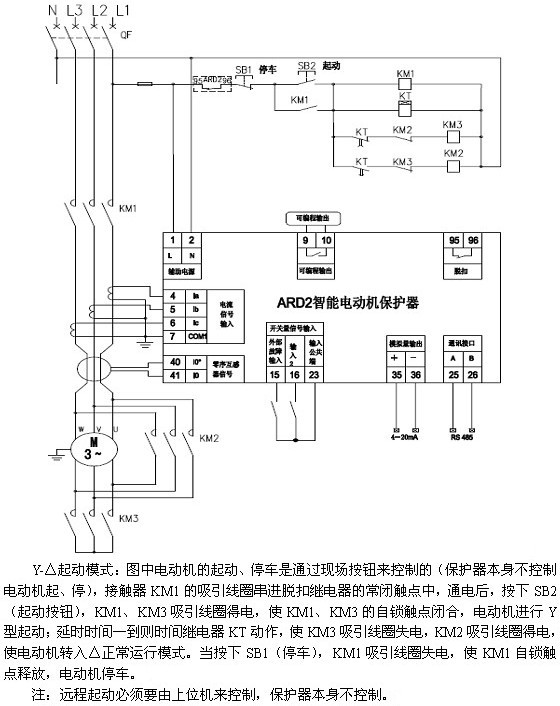

● 星—三角起动模式接线图
点此处见（详情）
4.1.8 订货范例
例：
型号：ARD2-25A/QJCKSR
输入：线电压AC 380V
电机额定电流6.3A~25A
应用场合：三相电机
测量参数：三相电流、三相平均电流、线电压
附加功能：远程起动、报警输出、4路开关量输入、8个SOE
事件记录：RS485通讯
4.2 ARD2F系列智能电动机保护器
4.2.1 功能
ARD2F系列智能电动机保护器（以下简称保护器），采用最新的单片机技术，具有抗干扰能力强、工作稳定可靠、数字化、智能化、网络化等特点。保护器能对电动机运行过程中出现的起动超时、过载、堵转、断相、不平衡、欠载、接地/漏电、阻塞、过压、欠压、绕组超温等多种情况进行保护，设有SOE故障事件记录功能，方便现场维护人员查找故障原因，并通过LCD中文液晶显示屏、状态指示灯等各种方式，将电机的运行状态清晰、直观地显示出来。适用于煤矿、石化、冶炼、电力、船舶以及民用建筑等领域。该保护器具有RS485远程通讯接口，DC4~20mA模拟量输出，方便与PLC、PC等控制机组成网络系统，实现电动机运行的远程监控。

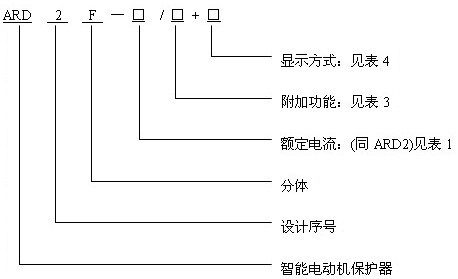

4.2.2 型号说明

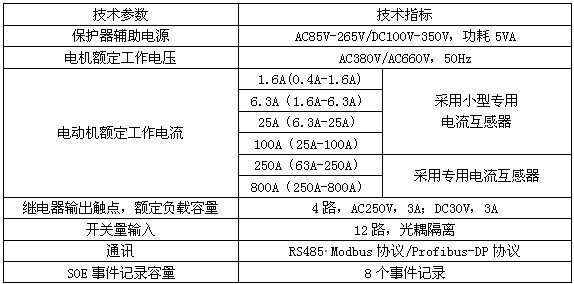

4.2.3 技术指标
4.2.4 外形及尺寸(mm)

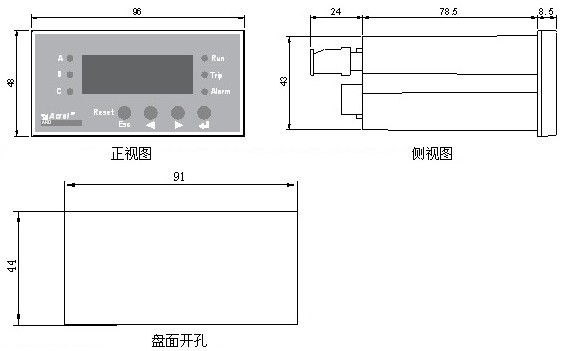

●主体模块

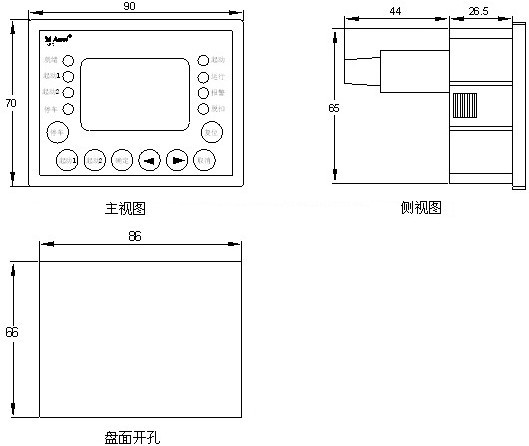

●显示单元
●互感器
同ARD2互感器部分

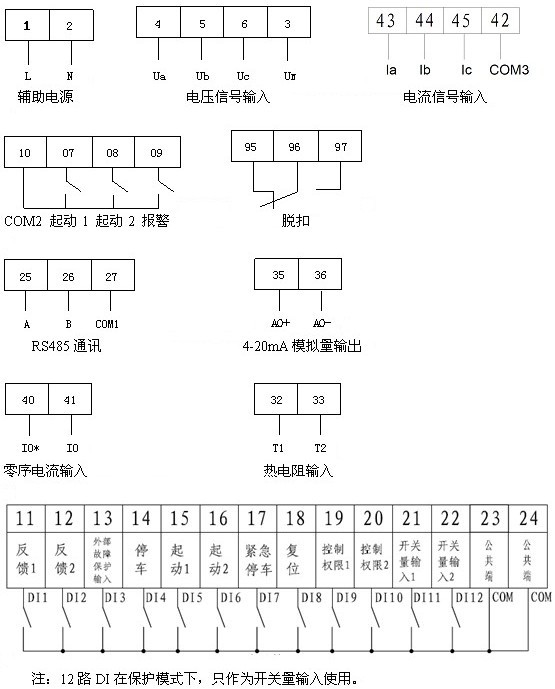

4.2.5 接线端子
4.2.6 应用方案

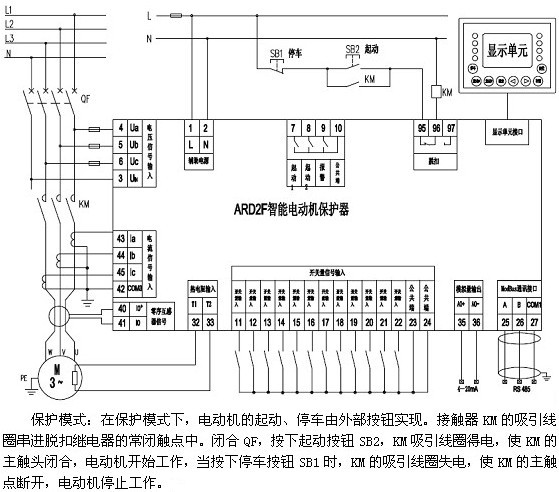

●保护模式接线图
点此处见（详情）

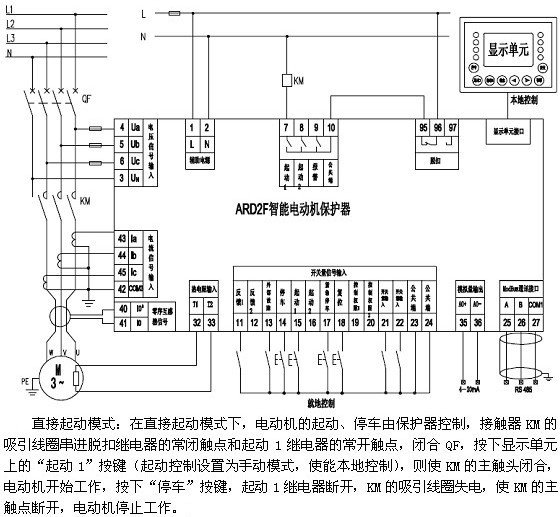

●直接起动模式接线图
点此处见（详情）
●星—三角起动模式接线图
点此处见（详情）

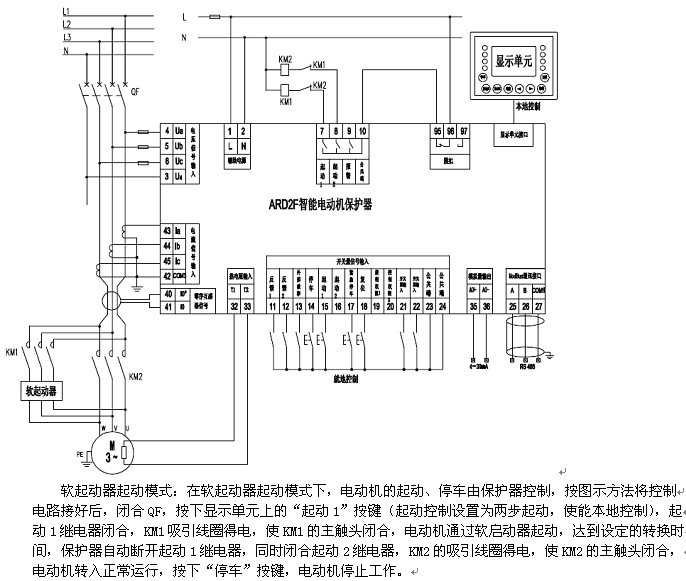

●软起动器起动模式接线图
点此处见（详情）

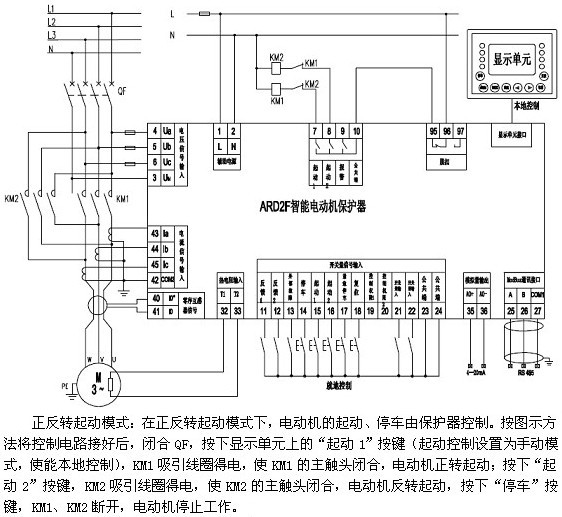

●正反转起动模式接线图
点此处见（详情）

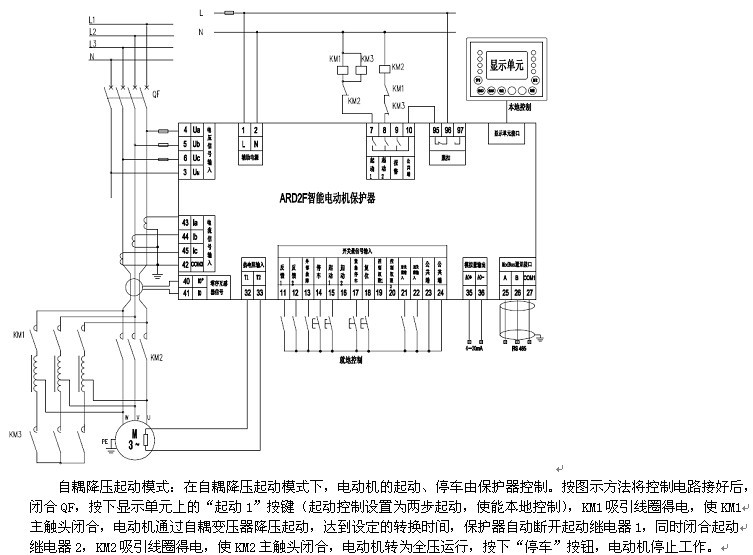

●自耦降压起动模式接线图
点此处见（详情）

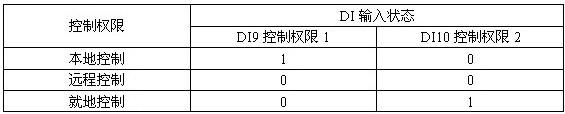

控制权限选择（除保护模式外）：90L显示单元按键本地控制、DI端就地控制、上位机通讯远程控制。DI9、DI10组合实现三位置权限选择。下表中“0”表示开关量输入未接通，“1”表示接通。
4.2.7 订货范例
例：
型 号：ARD2F-25/QTJCSR+90FL
辅助电源：AC85V~AC220V
电机额定电流：6.3A~25A
应用场合：三相电机
测量参数：三相电流、PTC电阻值
附加功能：起动控制、温度保护、报警输出、RS485通讯、8个SOE事件记录
显示方式：90FL（中文液晶显示）
4.2.8 订货注意事项
如用户无特别注明，则互感器与保护器的连接线默认0.5m，保护器主体与显示单元的连接线默认1.5m。
如用户有特殊要求的（如单相电动机保护器、连接线长度、抗晃电等）需在订单中注明。
