2.1 概述
PZ系列直流电测仪表是针对直流屏、太阳能供电、电信基站等应用场合而设计的，该系列仪表可测量直流系统中的电压、电流、功率、正向与反向电能。既可用于本地显示，又能与工控设备、计算机连接，组成测控系统。
仪表可具有RS-485 通讯接口，采用Modbus-RTU 协议；可带模拟量输出、继电器报警输出、开关量输入/输出。根据不同要求，通过仪表面板按键，对变比、报警、通讯、开关量输出进行设置与控制。

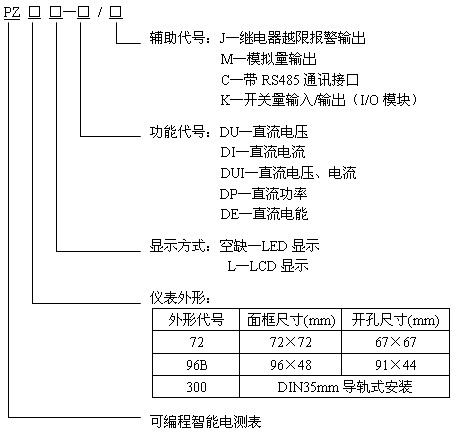

2.2 型号说明

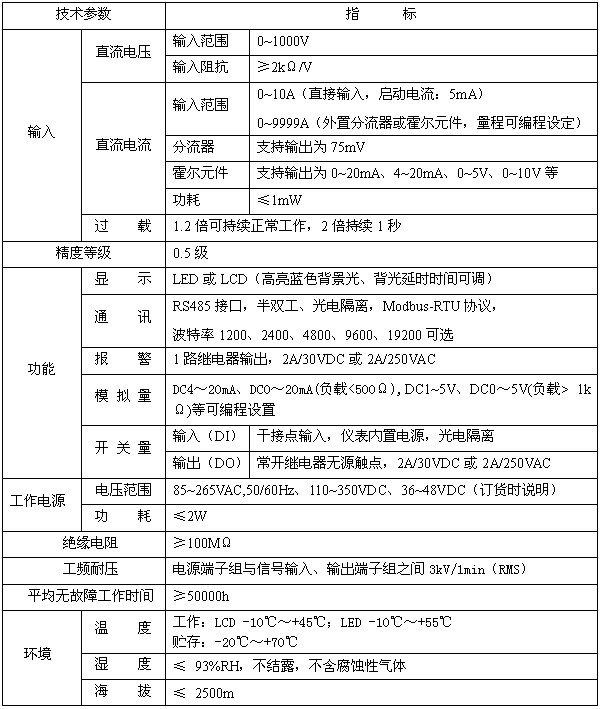

2.3 技术指标
2.4 产品规格
2.4.1 72型产品规格

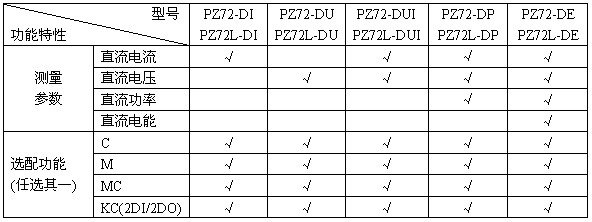

●功能一览表
注：J(继电器越限报警输出)与第二路开关量输出复用。
2.4.2 96B型产品规格

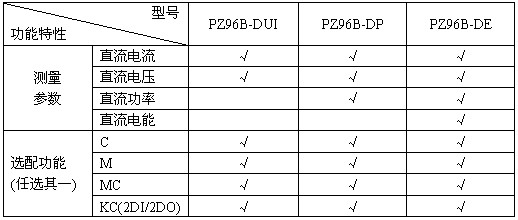

●功能一览表
注：J(继电器越限报警输出)与第二路开关量输出复用。

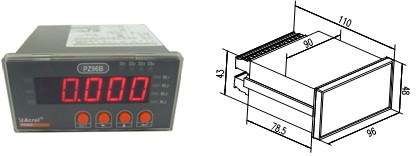

●外形及尺寸(mm)
2.4.3 300型产品规格

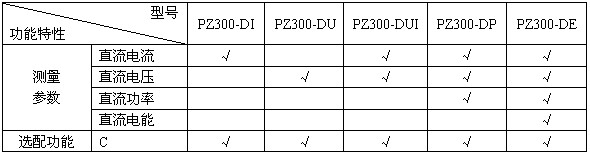

●功能一览表

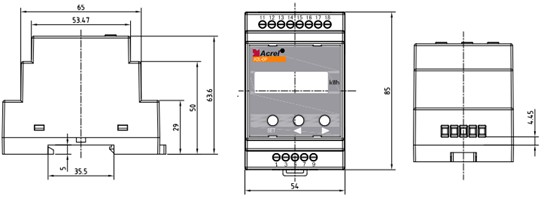

●外形及尺寸(mm)
2.5 接线端子
2.5.1 72、96B型产品

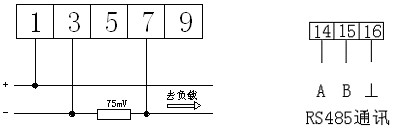

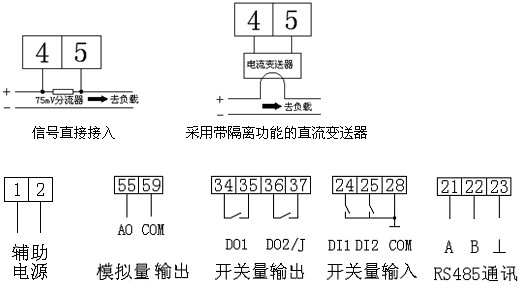

●电流表

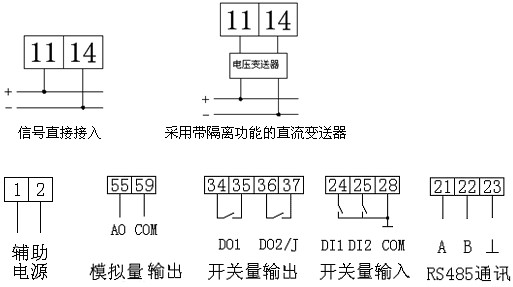

●电压表

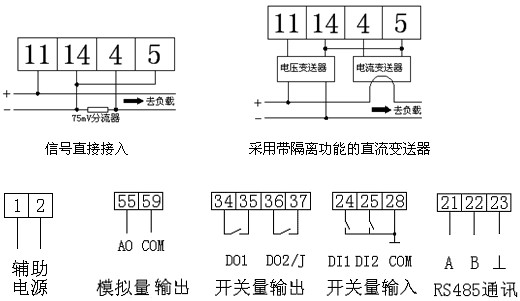

●多功能表
2.5.2 300型产品
●电流表
●电压表
●多功能表

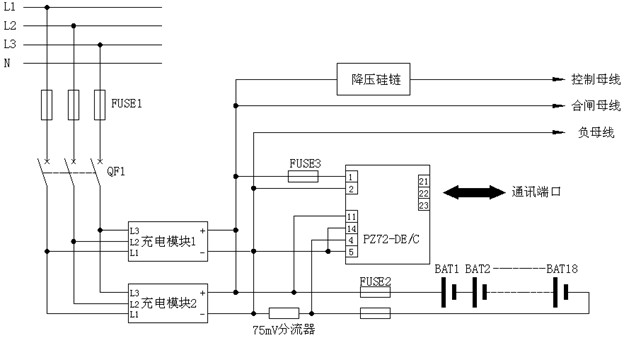

2.6 应用方案
3 PZ96B系列数显控制仪表
3.1 概述
PZ96B系列数显控制仪表是一种用于电力及工业自动化测量的智能仪表，集多种测量功能于一身，一表多用，可测量直流电流、直流电压、各种类型热电偶、热电阻、电阻传感器，带DC24V电源输出可给外部两线式变送器直接供电。仪表带有多种可选功能：RS485接口、模拟量输出、开关量输入、继电器报警输出等。广泛应用于电力直流屏监测，工业自动化控制领域的压力、温度、位移等的测量和控制。

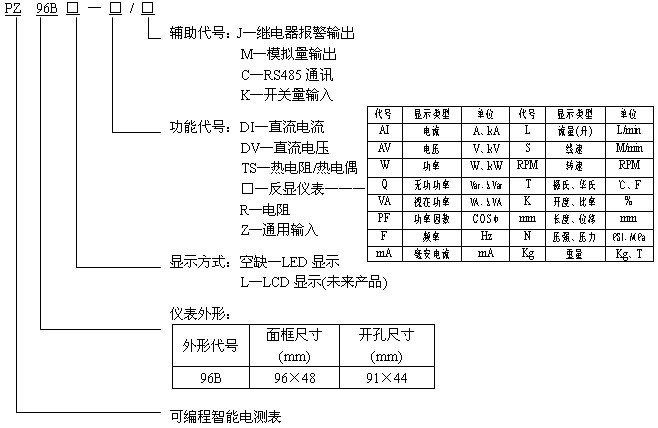

3.2 型号说明
3.3 产品特点
◆ 多用途通用信号输入,有24V输出，可接入2线式变送器
◆ 具有温度传感器断线检测功能
◆ 可选配变送功能和继电器接点输出
◆ 可选配4路开关量输入，接受无源接点或光耦输入方式

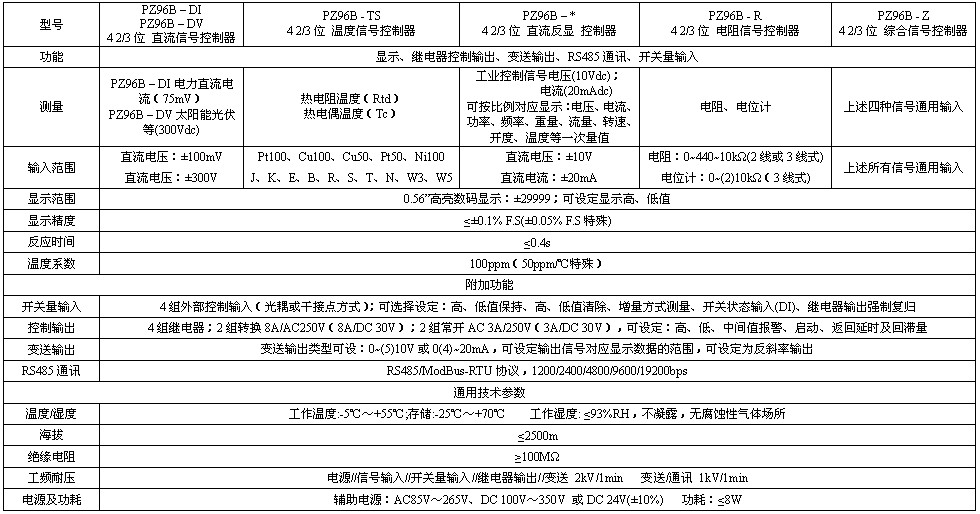

3.4 技术指标
3.5 外形及尺寸(mm)

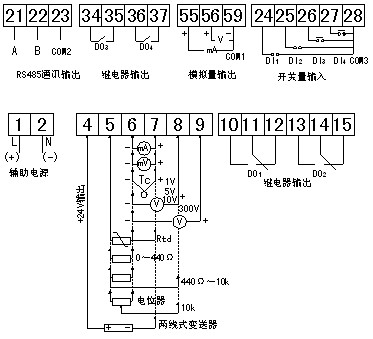

3.6 接线端子

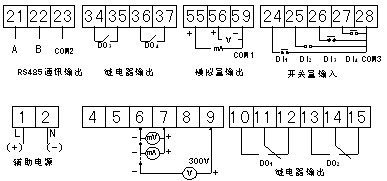

3.6.1 PZ96B-DI、PZ96B-DV

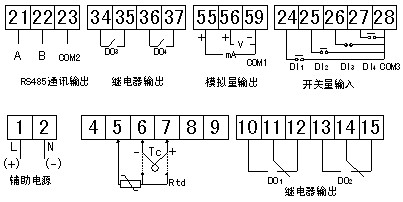

3.6.2 PZ96B-TS

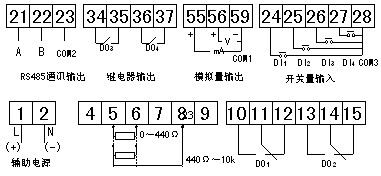

3.6.3 PZ96B-R
3.6.4 PZ96B-Z
