1 产品特点
◆ 测量元件采用霍尔传感器，隔离测量
◆ 可接受正极或负极汇流测量方式
◆ 板载光伏专用熔断器，耐压DC1kV，熔断电流可选择
◆ 可选电压功能，最高测量电压DC1kV
◆ 提供外部传感器输入接口
◆ 标配单路RS485接口
◆ 多种供电方式可选择
2 产品功能
◆ 光伏电池串开路报警，状态检测
◆ 带开关量输入，用于采集直流断路器、防雷器等元件的动作状态
◆ 带继电器输出，可以设定为点动方式，用于驱动直流断路器的自动分合闸
◆ 提供温度、辐照、风速等类型传感器输入接口
◆ 可输出DC24V电源给外部传感器供电
◆ 就地数码管循环显示每通道的输入电流，并具有自动关闭节能显示模式
◆ 可带双路冗余RS485接口，支持Modbus RTU通讯协议，通讯地址、波特率、数据方式都可自由设定
3 技术参数
|
产品型号
|
AGF-M4
|
AGF-M8
|
AGF-M12
|
AGF-M16
|
|
输入路数
|
4路
|
8路
|
12路
|
16路
|
|
输入范围
|
DC 0~20A
|
|
反应时间
|
1s
|
|
测量精度
|
光伏电池测量0.5级、外部模拟量0.2级
|
|
温度系数
|
200ppm/℃
|
|
RS485通讯
|
RS485/ModBus-RTU协议，4800/9600/19200/38400bps
|
|
|
附加功能
|
|
继电器输出
|
2组转换8A/AC250V（8A/DC 30V）
|
|
开关量输入
|
3组外部状态输入（光耦或干接点方式）
|
|
模拟量输入
|
PT100、DC 0(4)~20mA、DC 0~10V
|
|
|
通用技术参数
|
|
温度/湿度
|
工作温度:-25~+60℃，湿度95%，无凝露、无腐蚀性气体场所
|
|
海拔
|
≤4000m
|
|
绝缘电阻
|
≥100MΩ
|
|
工频耐压
|
电源//光伏输入//继电器输出//通讯//光电池电压输入--AC 2.5kV/1min（注）
传感器输入+开关量输入//通讯--DC1kV/1min
注：当选择DC24V电源供电时，开关量输入供电将直接使用外部DC24供电
|
|
辅助电源
|
AC85V～265V或DC300～880V 或DC24V(±10%)
|

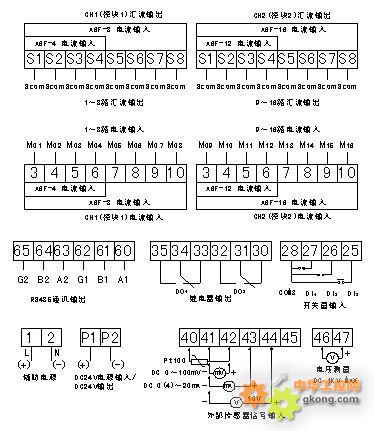

4 接线方式
