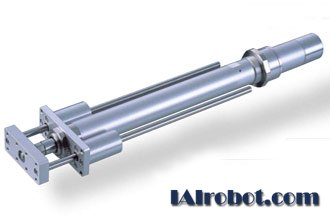

RCA-RGD3C
电缸 双导杆拉杆型
本体直径φ32mm 24V 伺服马达 联轴器型
|
 |
| ■型号项目 |
RCA |
─ |
RGD3C |
─ I ─ |
20 ─ |
□ |
─ □ |
─ A1 |
─ □ |
─ □ |
| |
系列 |
|
类型 |
编码器种类 |
马达种类 |
导程 |
行程 |
适用控制器 |
电缆长度 |
选项 |
| |
|
|
|
I : 增量型规格 |
20:伺服马达 |
10:10mm |
50:50mm |
A1: ACON |
N:无 |
参照以下 |
| |
|
|
|
|
20W |
5:5mm |
| |
ASEL |
P:1m |
选项价格表 |
| |
|
|
|
|
|
2.5:2.5mm |
200：200mm |
|
S:3m |
|
| |
|
|
|
|
|
|
(每50mm 一档进行设定) |
|
M:5m |
|
| |
|
|
|
|
|
|
|
X □□:指定长度 |
|
| |
|
|
|
|
|
|
|
|
R □□:机械电缆 |
|
>> 驱动轴规格
| ■ 导程与可搬重量 |
|
型号 |
马达功率
(W) |
导程
(mm) |
最大可搬重量 |
额定推力（N） |
行程
（mm） |
| 水平（kg） |
垂直（kg） |
| RCA-RGD3C-I-20-10- ① -A1- ② - ③ |
20 |
10 |
4.0 |
1.2 |
36.2 |
50～200
（每50mm） |
| RCA-RGD3C-I-20-5- ① -A1- ② - ③ |
5 |
9.0 |
2.7 |
72.4 |
| RCA-RGD3C-I-20-2.5- ① -A1- ② - ③ |
2.5 |
18.0 |
6.2 |
144.8 |
注释：① 行程 ② 电缆长度 ③ 选项
| ■ 行程与最高速度 （单位为mm/s） |
| 导程\行程 |
50 ~200 (每50mm) |
| 10 |
500 |
| 5 |
250 |
| 2.5 |
125 |
| * 驱动轴规格* |
| 项目 |
内容 |
| 驱动方式 |
滚珠丝杆 φ8mm 滚轧 C10 |
| 重复定位精度 |
±0.02mm |
| 空转 |
0.1mm 以下 |
| 基座 |
单导轨、导轨拉杆直径φ8mm、滚珠套筒型 |
| 拉杆直经 |
φ16mm |
| 拉杆不旋转精度 |
±0.05 度 |
| 使用环境温度、湿度 |
0 ～ 40℃、85％ RH 以下（无凝露） |
>> 适用控制器
RCA 系列的驱动轴，可使用以下的控制器控制运行。请根据所使用的用途，选择相应的类型。
| 名称 |
型号 |
特征 |
最大定位点数 |
输入电源 |
电源容量 |
| 定位型 |
ACON-C-20SI①-NP-2-0 |
最多可进行512 点定位 |
512 点 |
DC24V |
额定 1.7A
峰值 5.1A
|
| 安全区域对应定位型 |
ACON-CG-20SI①-NP-2-0 |
| 电磁阀型 |
ACON-CY-20SI①-NP-2-0 |
可使用与电磁阀相同的控制方式进行操作 |
3 点 |
| 脉冲串输入型（差动线驱动器规格） |
ACON-PL-20SI①-NP-2-0 |
差动线驱动器对应脉冲串输入型 |
（一） |
脉冲串输入型
（开集规格） |
ACON-PO-20SI①-NP-2-0 |
开集对应脉冲串输入型 |
| 串行通信型 |
ACON-SE-20SI①-N-0-0 |
串行通信专用型 |
64 点 |
| 现场网络型 |
RACON-20S① |
现场网络专用型 |
768 点 |
| 程序控制型 |
ASEL-C-1-20SI①-NP-2-0 |
可进行程控操作最大可进行2 轴操作 |
1500 点 |
※ASEL 是单轴规格时的数据。
※①在指定高加减速型、节电型时，加入符号 (HA/LA)。
