BR-AI罗氏线圈变送器应用电磁感应原理，对电网中的交流大电流进行实时测量，采用真有效值和线性补偿技术，将其隔离变换为标准的直流信号输出。24伏安全电压供电，具有高精度、高隔离、高安全性、低功耗等特点，可广泛用于工业自动化领域。

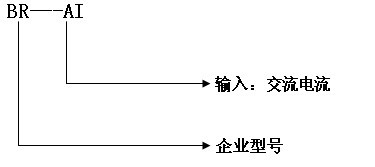

型号说明
通用技术条件
|
技术参数
|
指标
|
|
输入信号
|
AC 电流 200A～20kA
|
|
输出
|
标称值
|
DC 4-20mA
|
|
过载保护
|
最大输出 ≤ 满度的130(±5)%
|
|
负载电阻
|
≤500Ω
|
|
输出纹波
|
输出纹波峰峰值 ≤ 150mV
|
|
工作电源
|
DC24V 允许范围21.6 V～26.4V
|
|
功耗
|
≤5W
|
|
准确级
|
0.5级
|
|
温度漂移系数
|
≤200ppm
|
|
响应时间
|
≤500mS
|
|
安装方式
|
支架固定
|

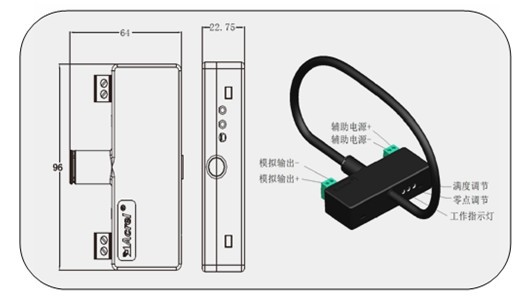

外型及安装
不同规格的罗氏线圈长度
|
输入电流范围
|
罗氏线圈长度(mm)
|
|
AC 200A--1000A
|
350
|
|
AC 1200A--2000A
|
370
|
|
AC 2500A--5000A
|
450
|
|
AC 6300A--20000A
|
600
|
BR-AI交流电流变送器

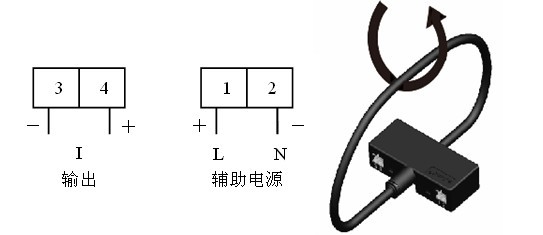

接线方式
注：具体接线按实物外壳上的接线图为准。
订货范例
例1 BR-AI罗氏线圈变送器
辅助电源： DC24V
信号输入： AC5A
信号输出： DC4-20mA
精度等级： 0.5级
