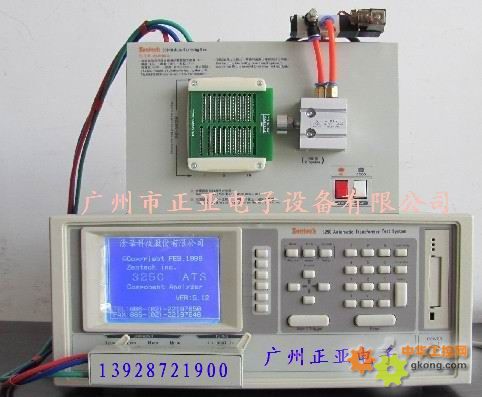

型號

3250 , 3252，3202

主要功能

變壓器掃描測試

測試參數

變壓器掃描測試

圈數比(Turn Ratio)，相位(Phase)，圈數(Turn)，電感(L)，品質因子(Q)，漏電感(LK ),平衡(Balance),交流電阻(ACR),電容(Cp),直流電阻(DCR),接腳短路 (Pin Short)

測試信號

測試電壓

Turn

10 mV～10 V，±10%，10mV/step

其它

10 mV～2 V，±10%，10mV/step

測試頻率

Turn

3200，3202，3250 , 3252 ：1 kHz ～200 kHz，±0.02%
3300 , 3302 ：1 kHz ～1 MHz，± 0.02%
分辨率:0.01 Hz

其它

3200/3202/3250,3252 ：20Hz ～200kHz，±0.02%
3300,3302 ：20Hz～1MHz，±0.02%
分辨率:0.001Hz (<1 kHz )

輸出阻抗

Turn

10Ω, 當測試位準點2V 50Ω, 當測試位準>2 V

其它

Constant=OFF：依電阻範圍不同而定
Constant=320X:100Ω+0.5%
Constant=107X:25Ω+0.5%
Constant=106X:100mA±5%(1V設定)，
電感負載小於10Ω，10Ω+10%，阻抗點10Ω
以上適用於 325X 系列
Constant=OFF：依電阻範圍不同而定
Constant=320X:100 Ω + 0 5%
以上適用於320X系列

測量顯示範圍

L,LK

0.00001uH ～ 9999.99H

C

0.00001pF ～ 999.999mF

Q,D

0.00001 ～ 99999

Z,X,R

0.00001 Ω ～ 99.9999M Ω

Y

0.01nS ～ 99.9999 S

θ

-90.00 。 ～ +90.00 。

DCR

0.01m Ω‘ 0 99.999M Ω

Turn

0.01 ～ 99999.99 圈 ( 次電壓小於 100 Vrms )

Pin-Short

11 組 , 接腳與接腳之間 ,

基本準確度

L,LK,C,Z,X,Y,R,DCR

0.1%(若為AC參數1kHz )

Q,D

0.0005(1kHz )

θ

0.03 °(1kHz )

Turn

0.5%(1kHz )

量測速度(最快速)

L , LK , C ,Z , X , Y ,R ,Q ,D , θ

80 meas./sec .

DCR

50 meas./sec .

Turn

10 meas./sec .

判定方式

變壓器掃描測試

各測試參數之良品/不良品判定由選購之處理器 接口輸出

顯示器

320×240點矩陣 LCD 液晶顯示器

修正功能

開路 (Open )/短路(Short)歸零，負載修正

內存

15 組儀器設定，可藉由記憶卡擴充

等效電路模式

串聯，並聯

觸發

內部，手動，外部

一般規格

環境條件

溫度： 10 ℃ ～ 40 ℃ 溼度： 10%～90% RH

消耗功率

最大 140 VA

電源需求

90 ～ 125Vac 或 190 ～ 250Vac 48 Hz ～62 Hz

重量

約 9.5 kg

尺寸（寬×高×深）

430 × 180 × 320 mm
