CAMCAD Test Suite

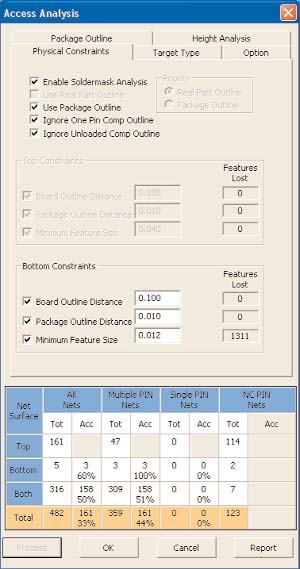

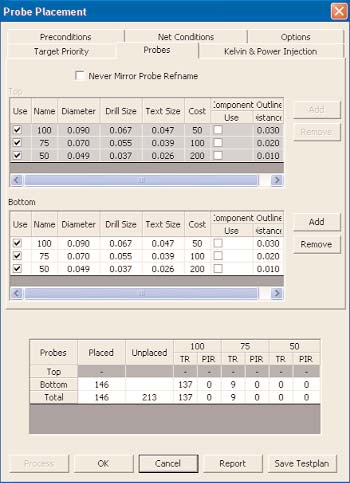

图 1: 显示了定义物理DFT和得到结果是多么的简单

简介
为了生产准备，测试程序工程师根据不同的测试检视机器，必须要完成数据准备、通路和可测试性分析和编程的工作。CAMCAD Test Suite提供了在一个单一的环境中完成以上所有的任务。从CAD读入、到BOM导入、到数据校验、到探针布置、到输入列表产生、报告和夹具产生信息，CAMCAD Test Suite是一个完整的解决方案。
当使用厂商提供的CAD工具测试和检视机器时，CAMCAD Test Suite 可以消除错误和冗余数据。它提供了一个单一的环境，所有的数据准备和测试分析都可以在这里完成，并且支持广泛的厂商提供的电子测试、光学和X光检视机器。
CAMCAD Test Suite是CAMCAD制造流程中的一个关键的组成部分，这个流程通过CAD数据、Gerber数据和BOM文件建立一个单一的、智能的生产数据集。它不仅能够测试和检视设备，而且可以应用于PCB制造的各方面。
CAMCAD Test Suite建立的数据集通过快速定位PCB板上的任何元件和探针，可以用于改善维修和调试时间，也可以用于确定由于检视设备引起的潜在问题。无论产生的可测试性反馈针对布线还是针对电子设备放置探针，CAMCAD Test Suite都加速了对每块PCB的分析，节省了时间和资金。

产品主要特点：
• 对电子测试设备的高级、精确和快速的DFT分析
• 在单一的测试和检视环境中减少了重复的任务
• 通过精确的测试确保符合产品的品质目标
• 支持快速地工程变更命令(ECO)
• 接受主要的CAD厂商数据格式
• 灵活的设备厂商选择
• 从一个单一的数据源建立ICT,BST, AXI, AOI和FPT机器的程序

快速和精确的测试设计
完善的阻焊分析对精确的可测试性和探针布置是非常重要的，CAMCAD Test Suite可以基于Gerber输出的阻焊层数据并结合智能的CAD数据对其可测试性设计（DFT）进行分析。通过这个数据精确计算就可以产生每块PCB实际的各个阻焊开窗尺寸，对于复杂的区域，CAMCAD Test Suite通过数字化技术精确地计算每个阻焊开窗尺寸。CAMCAD Test Suite提供了：快速完成并且
精确的结果。
CAMCAD Test Suite支持飞针测试和在线夹具测试的通路分析方法，不同类型的目标－表面贴装、通孔、测试焊盘、过孔、连接器－都可以被根据优先级顺序完成探测目的。根据增加通路分析和探针布置的数据准备的重要性，CAMCAD Test Suite提供了一次性正确完成工作的工具，它支持在线测试（ICT），边界扫描（BST），自动X光（AXI），自动光学（AOI）和飞针测试（FPT）和检视系统。
CAMCAD Test Suite 特点
• 易用性，直观的图形用户界面
• 完整地分析焊盘阻焊和区域阻焊数据
• 可配置的本体违规测试
• 可编程的电阻、电容、电感Kelvin安置
• 可配置的板边间距违规测试
• 支持所有的工业测试和检视系统
• 交互连接PCB布线工具和原理图浏览
• 完整的通路分析、探针布置、板复杂性以及其它的报告
• 产生所有必须的数据以提高编程和夹具创建、维修和调试以及其它信息

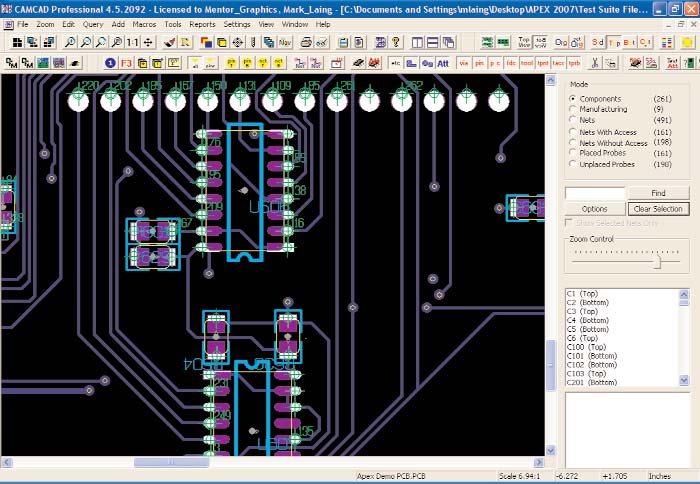

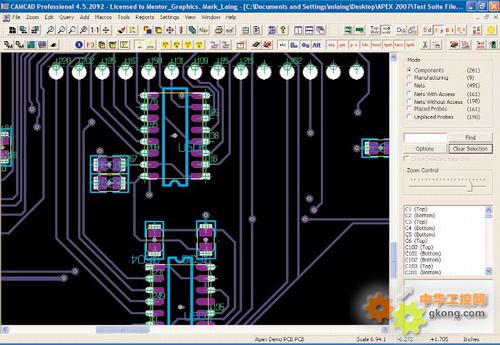

图 2：显示了自动探测偏移，在表贴器件上探针位于焊盘开窗区域的中心位置，而对于通孔器件管脚的探针位于焊盘开窗区域上面一定偏移量处。
