HarnessExpert 是一个现代化的 3D 软件工具,当前世界上唯一独立的解决方案,用于高效率的设计和产生导线配线和指板图 / 成形板图 ( Nailboards / Formboard ) 的相关文档。 到现在为止,在 CAD 系统中作电缆和导线的配线设计,可不是一个容易的事;您必须计算导线的长度,弄清楚每束线的粗细。另外,把这些信息做成销售和生产的相关文档,要花费大量的时间。
实际上,在今天的导线配线设计中,很多熟练的员工仍然在使用手工处理的办法,几十年来没有改变。导线配线的原型,或者太短,或者太长,经常是有的短,有的长!无论如何,极少情况下,第一次就能得到准确的数据。

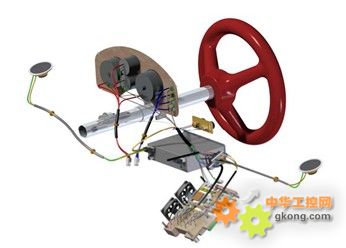

HarnessExpert 彻底改变了导线配线和指板设计的方式。 HarnessExpert 是一个独立的软件解决方案,它可以把机械数据和电气设计数据融合到一个系统中。这样,您就可以执行高效率的 3D 导线配线设计。
HarnessExpert 可以和您当前的工作流程完美配合起来。 HarnessExpert 的强项,在于一系列自动化的步骤;从导入导线连接表到安排导线的走线路径,产生生产需要的文档,以及生成 2D 指板图。这样就极大地减少了开发时间,提高了生产力,同时也避免了因为时间压力而产生的人工错误。
优势: HarnessExpert 能使您设计自己的导线配线方式,即使没有可用的机械原型!HarnessExpert简化了所有主要的设计步骤:
1、在 3D 空间中,使用直观的“指向并点击”方法,非常容易定义导线的路径和导线的配线路径
2、平滑导入 ECAD 系统中的导线连接表
3、按照预先定义的路径,以完全自动化的方式,对导线和电缆完成配线
4、束线的粗细和导线的长度,总是会实时更新
5、实时追踪所有的配线元素,比如导线,电缆套管,连接器,等等
6、涉及规则检查 (DRCs) 检查束线的粗细和长度是否符合约定,检查最小弯曲半径,以及使用的零件是否合适
7、2D 生产图 – 从 1:1 指板图,到生产需要的易于管理的业务文档 – 都可以被半自动化地产生
8、BOM(物料清单)生成器,能自动化地完成:物料的创建,工作时间的计算,导线连接表,物料清单,数据表,等等,来控制导线和电缆配线的组件
了解更多详情请点击:http://files.gkong.com/uploadfiles/2/HarnessExpert%203-10-2009-CN_Kan.pdf
