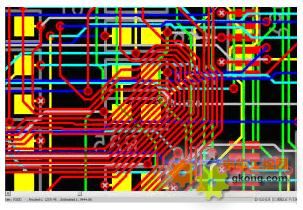

PADS Router(原 FIRE – Fast Interactive Route Editor)PADS Router “快速交互布线编辑器”(原Fast Interactive Route Editor,简称FIRE)的功能。PADS Router 功能实现了在交互式布线领域的一次飞跃。与其他布线器不同的是,PADS Router使用了功能强大的PADS Autorouter (BlazeRouter)算法,包括推挤功能、平滑布线、自动变线宽、焊盘入口质量和Plowing分等级的布线规则设置等等。在交互式布线的网络长度约束和差分线对的等长布线中,PADS Router HSD提供了独特的帮助功能, 您可以使用长度监视器显示当前的布线长度,或者可以通过布折叠线(蛇行线)来增加所期望的走线长度值 ( Min. / Max. Length长度限制)。PADS Router可以帮助用户大大地提高工作效率,节省布线时间,在今天要求越来越高的电子设计中,它的交互式布线环境保持着领先的地位。
快速交互布线器
![](/Editor/UploadFiles/products02/2009914151650842.jpg)
产品简介
PADS AutoRouter(BlazeRouter) 是第一个真正的任意角度多层印制电路板和高级封装的全自动布线器。速度非常的快、智能化的图形方式让你更快、更容易地查看板子的设计内容。集成的 DFT 布线能力,在全自动布线期间自动地添加自动测试设备(ATE)所需要的测试点,避免了在插入测试点后的布线反复过程。使用真实的任意角度和对角线方式算法,具有智能的图形美学控制效果。PADS AutoRouter(BlazeRouter) 正确、有效地完成你的高密度设计,并具有最佳的品质。PADS AutoRouter(BlazeRouter)达到了高布通率,使你的设计反复时间最少,效率最高。
操作简单的基于规则(Rule-based)的布线
PADS AutoRouter(BlazeRouter) 完全地集成在 PADS-PowerPCB中,它能够遵循原理图或PCB中所有的设计规则。这将避免了你在布线之前重新建立设计规则或复杂的控制文件。先进的布线算法让你更好地完成设计任务,不需要过多的干涉,最大限度地减少设计检查和反复过程。
智能化的布线控制
PADS AutoRouter(BlazeRouter) 使用推挤和 rip-up/retry 技术,使得布线的结果能够既能够达到质量的要求,又能够具有美观的线型。总线和具有连续性的信号能够在元件之间平滑地布线,具有整齐的布线效果和最少的过孔。
可制造性设计(Design for Fabrication)
为了减少制造成本,全自动布线必须有效地处理设计疏密的问题,以降低对微孔和增加板层的需求。另外,进入焊盘的导线应该具有一定的角度,或者在焊盘的四周,在制造中出现的问题可能会危及电路的正常工作。在设计中解决这些问题,通常的做法是发现这些问题,并手工重新布线到焊盘上。PADS AutoRouter(BlazeRouter) 具有焊盘进入控制能力、相同网络的安全间距、覆铜共享和元件管脚的扇出(fan)等功能,避免了手工的修改过程,这将确保能够自动地满足制造的要求。这将减少设计反复,使你能够更快地得到可以加工的板子。
可测试性设计(Design for Testability)
传统的方式是在布线后进行可测试性设计。这将在设计过程中增加一个附加的步骤,制约了生产能力。它还将危及设计完整性的问题,因为一些以前布好的线将进行修改,以适应能够添加测试点。PADS AutoRouter(BlazeRouter) 在布线期间自动增加测试点,减少了重新布线和手工添加测试点的时间。PADS AutoRouter(BlazeRouter) 同时提供了集成化的测试点布线和布线后审核检查的能力,使你能够适应PADS AutoRouter(BlazeRouter)已经存在的测试过程。
任意角度(Angle-free)和对角线(Diagonal)布线
许多 PCB 设计人员需要焊盘旋转一些特别的角度,这些焊盘将需要能够任意角度(angle-free)的布线,以达到更高的品质。现在封装的管脚数量数以千计,在布线后再来处理这些情况,其工作量是相当可观的,并且十分的枯燥。PADS AutoRouter(BlazeRouter) 使用任意角度(angle-free)焊盘进入(pad entry)和布线,以完成设计任务。其结果是对于各个封装来说,都减少了时间。除了支持任意角度(angle-free)布线之外,PADS AutoRouter(BlazeRouter) 也使用对角线的方式进行导线长度的最短化方式进行布线,以便能够使用最少的层数,完成今天更高密度的高速电路板的设计。
![](/Editor/UploadFiles/products02/2009914151650652.jpg)
PADS AutoRouter(原BlazeRouter)
任意角度全自动布线器
![](/Editor/UploadFiles/products02/2009914151651450.jpg)
高级的帮助系统
采用最新的 Microsoft 标准,PADS AutoRouter(BlazeRouter) 使用一种电子执行支持系统(Electronic Performance Support System (EPSS))。这是一个上下文有关的基于HTML的嵌入式帮助系统,它为你提供对于你正在执行操作的辅助帮助。它为你提供的是当你确实需要帮助时的必要信息。对于所有选择内容的相应都热线连接在PADS AutoRouter(BlazeRouter)的 Internet Explorer 命令窗口中,建立一些交互的报告和信息。除了 HTML的支持以外,EPSS 还提供了一个可以编辑的环境,允许你使用Visual Basic建立自己客户化的宏命令应用程序,或者同时使用VB或C++编写的应用程序。
客户化的用户界面
PADS AutoRouter(BlazeRouter) 支持完全客户化的用户界面,定义菜单项目、工具条和热键。你能够拉出新的 图标到新的或者已经存在的可浮动的工具条中,以进行客户化的定制工作。另外,所有的系统窗口和工具条都是可以固定的或者不固定的,也可以根据你的需要调整它的大小尺寸。客户化的用户界面定义还支持工作空间的保存,即允许保存正在执行的布线窗口,以便在以后再调出这个工作区域,以达到多个用户能够共享相同计算机的内容。
分层的项目窗口
分层的项目窗口允许你很容易地看到在各个设计元素之间的相互关系,以建立一个强有力的编辑环境,进行数据操作和查询。
PADS AutoRouter(BlazeRouter) 在你的设计过程中提供了这些有效使用的功能,而这仅仅一个全自动布线所能 提供的。当你完成了高质量的设计之后,你可以较互的镜像布线内容。这些容易使用的特点结合先进的任意角度(angle-free)布线、可制造性设计(DFF)和可测试性设计(DFT)能力,将使你的设计、制造更加的快捷,设计冲突更少。总之,PADS AutoRouter(BlazeRouter) 和 PowerPCB 将为你的复杂、高密度电子设计提供了最佳设计解决方案。
